جدول اشتایل، مشخصات و وزن تیرآهن، ناودانی، نبشی و پروفیل صنعتی

جدول اشتال (Stahl Table) یکی از کاربردی‌ترین ابزارها در مهندسی عمران، طراحی سازه، و خرید و فروش مقاطع فولادی است. این جدول که در ابتدا توسط مهندسان آلمانی تدوین شد، به عنوان مرجع مشخصات هندسی، مکانیکی و وزن پروفیل‌هایی مثل تیرآهن، ناودانی، نبشی، قوطی و هاش مورد استفاده قرار می‌گیرد. از مهندسان طراح گرفته تا کارشناسان خرید و دانشجویان عمران، همه برای انتخاب بهینه پروفیل‌ها به این جدول رجوع می‌کنند.

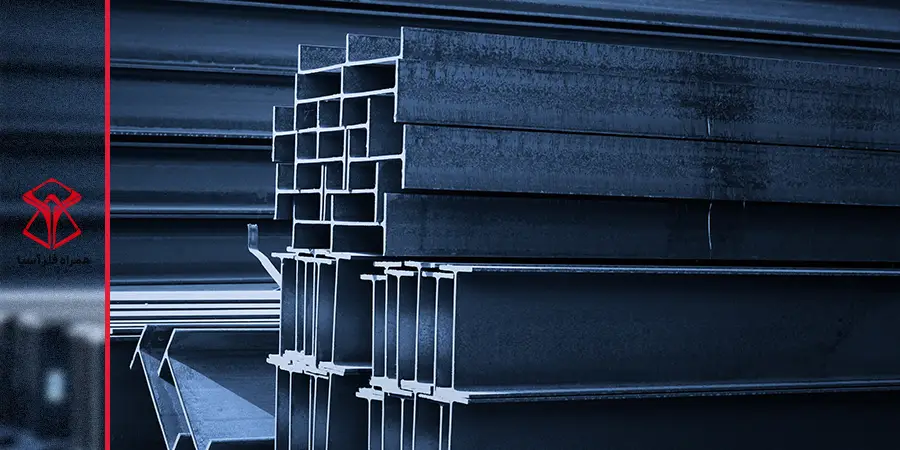

معرفی انواع پروفیل‌ها در جدول اشتال

پروفیل‌ها در جدول اشتایل به دسته‌های مختلفی تقسیم شده‌اند. هرکدام با مشخصات خاص خود در ساخت‌وساز و پروژه‌های عمرانی به کار می‌روند:

• تیرآهن‌ها (IPE، IPB یا هاش): گزینه‌های اصلی برای انتقال بار در اسکلت فلزی.
• ناودانی‌ها: مناسب برای مهاربندی، بادبندها و ساخت شاسی.
• نبشی‌ها: کاربرد گسترده در اتصالات سازه‌ای.
• پروفیل قوطی و صنعتی: استفاده در سازه‌های سبک، اسکلت فلزی و سوله. به یاد داشته باشید که جدول اشتال به صورت مستقیم بر قیمت پروفیل مبلی یا دیگر مدل‌های قوطی پروفیل تاثیرگذار است.
• مقاطع سبک و سنگین: برای پروژه‌های خاص با نیازهای مقاومتی متفاوت.

هر یک از این مقاطع با ابعاد، ضخامت و وزن خاصی در جدول اشتال آورده شده‌اند که محاسبه و انتخاب آن‌ها را دقیق‌تر می‌کند.

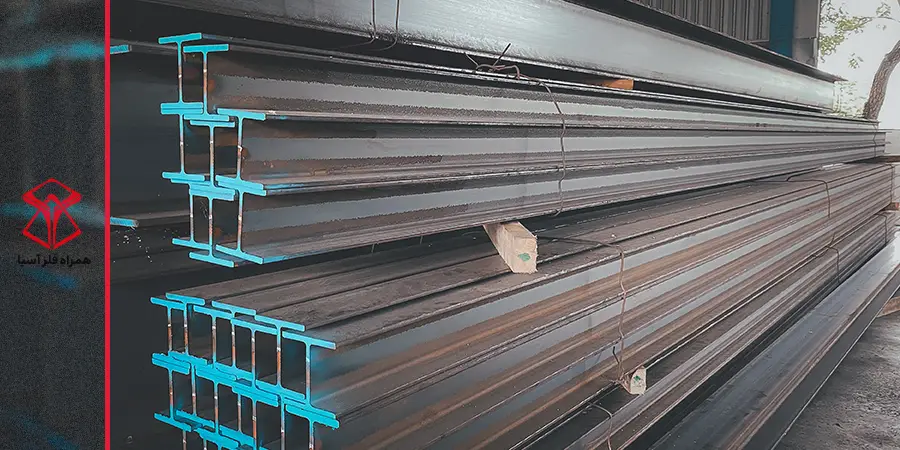

جدول اشتال تیرآهن IPE

در ادامه می‌توانید جدول اشتال IPE را مشاهده کنید:

نام پروفیل	ارتفاع (h) mm	عرض بال (b) mm	ضخامت جان (t₁) mm	ضخامت بال (t₂) mm	مساحت مقطع (cm²)	وزن واحد طول (kg/m)	ممان اینرسی Ix (cm⁴)
IPE 100	100	55	4.1	5.7	13.3	10.4	135
IPE 120	120	64	4.4	6.3	17.9	14.1	259
IPE 140	140	73	4.7	6.9	23.2	18.2	482
IPE 160	160	82	5.0	7.4	29.1	22.8	819
IPE 180	180	91	5.3	8.0	35.3	27.7	1290
IPE 200	200	100	5.6	8.5	42.0	33.0	1810
IPE 220	220	110	5.9	9.2	49.4	38.8	2520
IPE 240	240	120	6.2	9.8	57.1	44.8	3360
IPE 270	270	135	6.6	10.2	67.6	53.1	4600
IPE 300	300	150	7.1	10.7	79.5	62.4	6360

آموزش خواندن جدول اشتال

خواندن جدول اشتال در نگاه اول شاید پیچیده به نظر برسد، اما با کمی آشنایی، به راحتی می‌توان از آن استفاده کرد. جدول معمولاً شامل اطلاعات زیر است:

• نام مقطع (مثلاً IPE270)
• ابعاد هندسی (ارتفاع، عرض بال، ضخامت جان)
• مساحت سطح مقطع (cm²)
• وزن واحد طول (kg/m)
• ممان اینرسی و مقاومت خمشی

برای مثال، اگر در جدول نوشته شده باشد:

IPE 270 | وزن: 42.3 kg/m

یعنی هر متر از این تیرآهن، ۴۲.۳ کیلوگرم وزن دارد. قیمت تیرآهن IPE نیز متناسب با وزن این محصول ارزش‌گذاری می‌شود.

محاسبه وزن با جدول اشتایل (با فرمول یا ابزار)

یکی از اصلی‌ترین کاربردهای جدول اشتال، محاسبه وزن تیرآهن یا پروفیل در طول مشخص است. برای این کار دو راه وجود دارد:

1. استفاده مستقیم از جدول

مثلاً اگر IPE270 وزن ۴۲.۳ کیلوگرم بر متر دارد، برای طول ۶ متر:

6 × 42.3 = 253.8 کیلوگرم

2. استفاده از فرمول وزن

وزن=مساحت سطح مقطع×طول×7.85

وزن=مساحت سطح مقطع×طول×7.85

که 7.85 چگالی فولاد بر حسب gr/cm³ است.

همچنین می‌توانید از نرم‌افزار جدول اشتال یا اپلیکیشن‌های همراه استفاده کنید که در ادامه معرفی می‌شود.

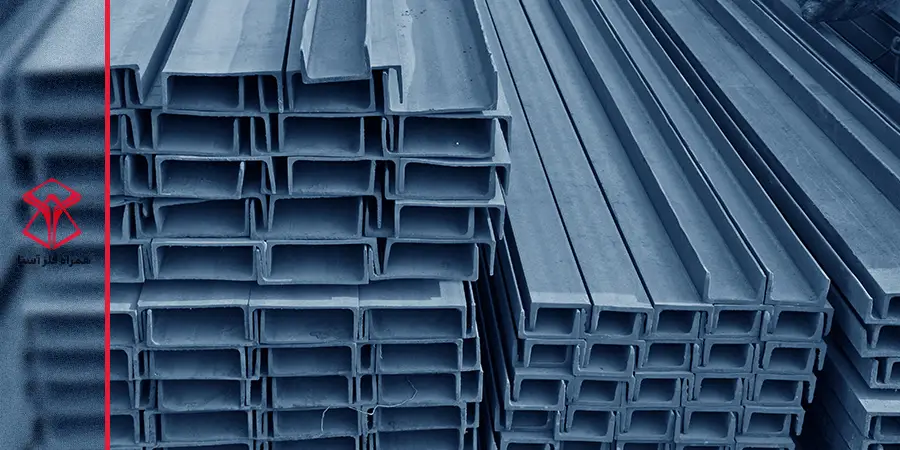

جدول اشتال ناودانی (UPN / UNP)

در ادامه، جدول اشتال ناودانی (U-Channel) با اطلاعات فنی کلیدی مانند ارتفاع، عرض بال، ضخامت جان، وزن واحد طول و ممان اینرسی آورده شده است. این جدول معمولاً برای مقاطع UPN یا ناودانی‌های استاندارد اروپایی استفاده می‌شود. قیمت ناودانی (UNP/UPN) هم پس از بررسی جدول اشتال حساب می‌شود.

نام پروفیل	ارتفاع (h) mm	عرض بال (b) mm	ضخامت جان (t) mm	شعاع خم (r) mm	وزن واحد طول (kg/m)	سطح مقطع (cm²)	ممان اینرسی Ix (cm⁴)
UPN 80	80	45	6.0	7	8.64	11.0	117
UPN 100	100	50	6.0	7	10.6	13.5	205
UPN 120	120	55	7.0	7	14.3	18.2	361
UPN 140	140	60	7.0	7	16.8	21.4	537
UPN 160	160	65	7.5	8	20.0	25.5	792
UPN 180	180	70	8.0	8	23.3	29.7	1130
UPN 200	200	75	8.5	8	26.2	33.4	1510
UPN 220	220	80	9.0	9	30.6	39.0	2030
UPN 240	240	85	9.5	9	34.2	43.6	2670
UPN 260	260	90	10.0	10	39.0	49.6	3450
UPN 280	280	95	10.0	10	43.2	55.0	4350
UPN 300	300	100	10.5	11	48.0	61.2	5500

کاربرد جدول اشتال در طراحی سازه‌ها

در طراحی اسکلت فلزی، مهندسان به داده‌های جدول اشتال برای محاسبه مقاومت خمشی، طراحی تیرها و ستون‌ها، و بررسی پایداری سازه نیاز دارند. بدون استفاده از جدول اشتال، انتخاب مقطع مناسب ممکن است منجر به خطا یا مصرف بیش از حد فولاد شود.

جدول اشتال نبشی (L-Angle)

در ادامه جدول اشتال نبشی (L-Angle) را مشاهده می‌کنید. این جدول شامل مشخصات فنی متداول برای نبشی مساوی (L = a × a) است که در طراحی سازه‌ها، اتصالات فلزی، و زیرسازی بسیار پرکاربرد است. به دنبال قیمت نبشی هستید؟ بر روی لینک مربوطه کلیک کنید.

نام نبشی	عرض بال (a) mm	ضخامت (t) mm	مساحت مقطع (cm²)	وزن واحد طول (kg/m)	ممان اینرسی Ix (cm⁴)	شعاع خم داخلی (r) mm
L 20×20×3	20	3	1.13	0.89	0.43	3
L 25×25×3	25	3	1.45	1.14	0.92	3
L 30×30×3	30	3	1.76	1.38	1.72	4
L 40×40×4	40	4	3.04	2.39	5.10	5
L 50×50×5	50	5	4.75	3.73	12.0	6
L 60×60×6	60	6	6.84	5.37	23.8	7
L 70×70×7	70	7	9.31	7.31	41.8	8
L 80×80×8	80	8	12.0	9.42	67.5	9
L 90×90×9	90	9	15.2	11.9	102	10
L 100×100×10	100	10	18.9	14.8	147	11

جدول اشتال یا جدول اشتایل؟

یکی از سوالاتی که بسیاری از کاربران می‌پرسند این است که بالاخره «اشتال» درست است یا «اشتایل»؟

واژه‌ی صحیح «Stahl» در زبان آلمانی به معنای فولاد است و تلفظ درست آن «اشتال» است. اما در ایران با هر دو نام شناخته می‌شود. به‌همین دلیل در منابع مختلف ممکن است  با هر دو نسخه روبرو شوید، اما نام فنی صحیح همان جدول اشتال است.

جدول اشتال پروفیل قوطی

در ادامه، جدول اشتال پروفیل قوطی (Box Section / RHS – Rectangular Hollow Section) با مشخصات رایج در ایران را مشاهده می‌کنید. این جدول برای مقاطع با ضخامت ۲ تا ۴ میلی‌متر تهیه شده است. برای اطلاع از قیمت پروفیل صنعتی بر روی لینک کلیک کنید.

ابعاد قوطی (mm)	ضخامت (mm)	وزن واحد طول (kg/m)	مساحت مقطع (cm²)
20×20	2.0	0.89	1.13
25×25	2.0	1.13	1.44
30×30	2.0	1.38	1.76
40×40	2.0	1.86	2.37
40×40	3.0	2.69	3.43
50×50	2.0	2.34	2.97
50×50	3.0	3.42	4.34
60×60	2.0	2.82	3.58
60×60	3.0	4.15	5.27
80×40	2.0	2.65	3.36
80×40	3.0	3.90	4.95
100×50	2.0	3.36	4.25
100×50	3.0	4.97	6.28

اپلیکیشن جدول اشتال چیست؟

برای ساده‌تر شدن کار محاسباتی مهندسان، اپلیکیشن‌هایی طراحی شده‌اند که اطلاعات وزن تیرآهن، نبشی، ناودانی، قوطی و هاش را بر اساس جدول اشتال نمایش می‌دهند. در این برنامه‌ها می‌توانید:

• نوع پروفیل را انتخاب کنید.
• ابعاد را وارد کنید.
• وزن دقیق را به‌صورت خودکار دریافت کنید.
• حتی نقشه و مشخصات فنی هر پروفیل را ببینید.

برخی از این اپلیکیشن‌ها به صورت رایگان در دسترس هستند و برای مهندسان در محل پروژه بسیار مفیدند. پس سعی کنید از آن‌ها استفاده کنید.

جدول اشتال میلگرد

جدول اشتال میلگرد یک ابزار مرجع استاندارد در مهندسی عمران و سازه است که اطلاعات مربوط به مشخصات فنی میلگردها (آرماتورها) را ارائه می‌دهد. این جدول معمولاً شامل اطلاعات دقیق درباره ابعاد، وزن، سطح مقطع، و سایر ویژگی‌های مکانیکی و فیزیکی میلگردها است که برای طراحی و اجرای سازه‌های بتنی مورد استفاده قرار می‌گیرد. در ایران، این جدول به طور گسترده توسط مهندسان برای محاسبات مربوط به سازه‌های بتنی و فولادی استفاده می‌شود.

اجزای جدول اشتال میلگرد

جدول اشتال میلگرد معمولاً شامل اطلاعات زیر است:

۱. قطر اسمی میلگرد (mm):

• قطر خارجی میلگرد که معمولاً به صورت استاندارد در اندازه‌های مختلف (مثل ۶، ۸، ۱۰، ۱۲، ۱۶، ۲۰، ۲۵، ۳۲ میلی‌متر و غیره) ارائه می‌شود.

۲. سطح مقطع (mm²):

• مساحت سطح مقطع میلگرد که برای محاسبات مقاومت و طراحی سازه اهمیت دارد.

۳. وزن واحد طول (kg/m):

• وزن میلگرد به ازای هر متر طول، که معمولاً با استفاده از چگالی فولاد (حدود 7850 kg/m³) محاسبه می‌شود. به عنوان مثال، وزن یک میلگرد با قطر ۱۶ میلی‌متر حدود ۱.۵۸ کیلوگرم بر متر است.

۴. تعداد میلگرد در یک تن:

• این ستون نشان می‌دهد که در یک تن (۱۰۰۰ کیلوگرم) از میلگرد با قطر مشخص، چند متر میلگرد وجود دارد. این برای برآورد مقدار میلگرد مورد نیاز پروژه مفید است.

۵. استانداردهای مرتبط:

• ممکن است اطلاعات مربوط به استانداردهای تولید میلگرد (مانند استاندارد ASTM، DIN یا استاندارد ایران ISIRI) در جدول ذکر شود.

در ادامه جدول اشتال میلگرد را مشاهده می‌کنید:

قطر اسمی (mm)	سطح مقطع (mm²)	وزن واحد طول (kg/m)	طول در یک تن (m)
6	28.3	0.222	4504.0
8	50.3	0.395	2531.6
10	78.5	0.617	1620.7
12	113.1	0.888	1126.1
16	201.1	1.579	633.3
20	314.2	2.467	405.4
25	490.9	3.855	259.4
32	804.2	6.313	158.4

به دنبال میلگرد آجدار باکیفیت و خوش‌قیمت هستید؟ ما در همراه فلز انواع میلگرد آجدار در سایزها و گریدهای مختلف را برای شما تامین کرده‌ایم. برای استعلام قیمت میلگرد آجدار بر روی لینک مربوطه کلیک کنید یا با کارشناسان فروش همراه فلز تماس بگیرید.

جدول اشتال تیرآهن هاش (HEB / IPB)

در ادامه جدول اشتال تیرآهن هاش سنگین و سبک (HEB / IPB) را مشاهده می‌کنید. این نوع تیرآهن به دلیل بال‌های پهن، مقاومت بسیار بالایی در برابر خم‌شدگی دارد و در پروژه‌های سنگین صنعتی و سازه‌های خاص استفاده می‌شود:

نام پروفیل	ارتفاع (h) mm	عرض بال (b) mm	ضخامت جان (tw) mm	ضخامت بال (tf) mm	وزن واحد طول (kg/m)	سطح مقطع (cm²)	ممان اینرسی Ix (cm⁴)
HEB 100	100	100	6.0	10.0	20.4	26.0	456
HEB 120	120	120	6.5	11.0	26.7	34.0	832
HEB 140	140	140	7.0	12.0	33.7	42.9	1410
HEB 160	160	160	8.0	13.0	42.6	54.3	2240
HEB 180	180	180	8.5	14.0	51.2	65.2	3280
HEB 200	200	200	9.0	15.0	61.3	78.1	4560
HEB 220	220	220	9.5	16.0	71.5	91.1	6180
HEB 240	240	240	10.0	17.0	83.2	106.0	8190
HEB 260	260	260	10.0	17.5	93.0	119.0	10600
HEB 300	300	300	11.0	19.0	113.0	144.0	16400

دانلود جدول اشتال PDF

برای مهندسان و متخصصان، همراه داشتن نسخه دیجیتال جدول اشتال PDF روی موبایل یا لپ‌تاپ بسیار کاربردی است. در همین راستا، همراه فلز فایل PDF جدول اشتال را برای شما آماده کرده است که می‌توانید از طریق لینک زیر آن را دانلود کنید:  دانلود pdf جدول اشتال

نتیجه‌گیری

جدول اشتال یک ابزار قدرتمند برای تمام فعالان حوزه فولاد و ساخت‌وساز است. چه خریدار باشید و چه مهندس طراح، دانستن نحوه استفاده از جدول اشتال، خواندن صحیح آن و انتخاب مقطع مناسب، به شما کمک می‌کند تا تصمیمات فنی دقیق‌تر و اقتصادی‌تری بگیرید.

در همراه فلز تلاش کرده‌ایم تا علاوه بر ارائه محصولات فولادی، ابزارهای کمکی مانند فایل PDF جدول اشتال، محاسبه‌گر وزن، و مشاوره تخصصی را نیز در اختیار شما قرار دهیم.

اگر در هر زمینه‌ای مربوط به فولاد سؤال دارید، مشاوران و کارشناسان همراه فلز به صورت لحظه‌ای آماده برطرف کردن نیازهای شما هستند.
