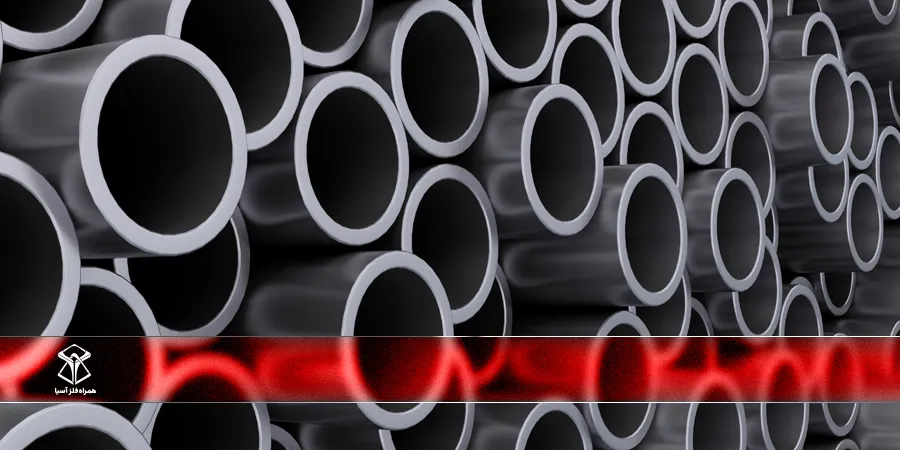

لوله سازهای CHS یا Circular Hollow Section به مقطع فولادی توخالیای گفته میشود که عموماً سطح مقطع دایرهای دارد و برای کاربردهای سازهای و مهندسی به کار میرود. این نوع لوله در طبقهبندی HSS یا مقاطع توخالی سازهای قرار میگیرد. لوله CHS به دلیل شکل دایرهای، ظاهر یکنواخت و عملکرد مناسب در برابر فشار و رفتار مطلوب در برابر پیچش، در پروژههای ساختمانی، صنعتی و معماری مورد توجه قرار دارد.
CHS فقط یک لوله گرد معمولی نیست، بلکه مقطعی است که باید از نظر خواص مکانیکی، استانداردهای تولید، کیفیت ساخت و تناسب با کاربری سازه بررسی شود. به همین دلیل، شناخت درست این لوله برای انتخاب، خرید و مقایسه با سایر مقاطع از اهمیت بالایی برخوردار است.
CHS دقیقاً چیست و به چه مقطعی اشاره دارد؟
CHS مخفف Circular Hollow Section است؛ یعنی مقطع توخالی دایرهای. این لوله در دسته تیوبها و پروفیلهای سازهای قرار میگیرد و معمولاً در جاهایی به کار گرفته میشود که عملکرد سازه و نظم و یکنواختی ظاهر آن اهمیت دارد. در منابع فنی، CHS در کنار مقاطع SHS (مربع) و RHS (مستطیلی) به عنوان زیرمجموعههای اصلی مقاطع توخالی سازهای معرفی میشود.
شکل دایرهای این مقطع تعادل سازه را حفظ کرده و به خوبی تنش موجود در آن را توزیع میکند. به همین دلیل، این لوله در بارگذاریها که فشار و پیچش دارند، عملکرد مناسبی از خود نشان میدهد. بنابراین، استفاده از لوله CHS در بسیاری از سازههای فلزی، ستونها، خرپاها و سازههای معماری منطقی جلوه میکند.
ویژگیهای لوله سازهای Circular Hollow Section
مهمترین ویژگی لوله CHS، ترکیبی مناسب از استحکام، وزن و ظاهر است. سطح بیرونی یکنواخت و بدون گوشهوکنار باعث شده تا در پروژههایی که در معرض دید عموم قرار دارند، از این نوع لوله استفاده شود. به خاطر همین موضوع است که در بسیاری از فضاهای نمایشگاهی و سازههای معماری که از فریم فلزی استفاده کردهاند، رد پای این لوله را ببینیم. در واقع، هندسه کاربردی و مقاومت مطلوب این مقطع، آن را در زمره پرکاربردترین مقاطع فولادی در سازههای مدرن قرار داده است.
روش تولید لوله سازهای CHS
لولههای سازهای CHS معمولاً از ورق یا کلاف فولادی تولید میشوند. در سایزهای متداول، پس از فرمدهی ورق به شکل دایره، با روش جوش مقاومتی الکتریکی فرکانس بالا یا ERW / HFERW به هم متصل میشود. این روش تولید تقریباً مبنای اصلی در ساخت مقاطع گرد و دایرهای است و برای طیف وسیعی از کاربردها مورد استفاده قرار میگیرد.
در بازار جهانی، مقاطع CHS بسته به استاندارد و فرآیند ساخت میتوانند به صورت Hot Finished یا Cold Formed عرضه شوند. در استانداردهای اروپایی، این تفاوت با دو مرجع مهم مشخص میشود: EN 10210 برای مقاطع گرم و EN 10219 برای مقاطع سرد. این تفاوت در بعضی پروژهها از نظر خواص نهایی، تنشهای پسماند و الزامات طراحی اهمیت دارد.
استانداردهای رایج CHS
در پروژههای مختلف، لوله سازهای CHS معمولاً با یکی از استانداردهای شاخص بینالمللی تعریف میشود. در بازار آمریکا، استاندارد ASTM A500 و در برخی موارد استاندارد ASTM A1085 مطرح است. در بازار اروپا نیز همانطور که گفته شد، EN 10210 و EN 10219 از مهمترین مراجع برای مقاطع توخالی سازهای به شمار میروند.
در انتخاب این محصول، مانند سایر مقاطع فولادی، تنها شناسایی قطر و ضخامت کافی نیست. استاندارد ساخت، روش تولید، گرید فولاد، تلرانس ابعاد و نوع کاربرد معیارهای اصلی شما هستند تا محصولی که انتخاب میکنید متناسب با نیاز پروژهتان باشد.
کاربردهای لوله سازهای CHS
لوله CHS در پروژههای مختلفی کاربرد دارد و یک مقطع محدود نیست. با این حال، بیشترین کاربرد این لوله در ستونهای فولادی، خرپاها، شاسیها، بادبندها، فریمها، سازههای صنعتی و سازههای معماری نمایان میشود. دلیل این گستردگی، همانطور که متوجه شدید، ترکیب مناسب عملکرد مکانیکی و فرم ظاهری منظم این مقطع است.
در پروژههای معماری که ظاهر سازه اولویت اول است، استفاده از لوله CHS پیشنهاد میشود. در پروژههای صنعتی هم که اعضا در معرض نیروها و فشارهای مختلفی هستند، این لوله میتواند بین اعضا تعادل ایجاد کند. البته، فراموش نکنید که محاسبات سازه و استاندارد موردنیاز پروژه، معیارهای نهایی شما برای انتخاب هستند.
تفاوت CHS با لولههای دیگر چیست؟
یکی از اشتباهات رایج این است که CHS با هر نوع لوله گرد دیگری یکسان در نظر گرفته میشود. این در حالی است که لوله CHS با هدف استفاده در اعضای سازهای شناخته میشود و باید طبق خواص مکانیکی و استانداردهای معرفیشده مورد بررسی قرار بگیرد. بنابراین، لوله CHS را نباید با بسیاری از لولههای دیگر که برای انتقال سیالات، مصارف صنعتی عمومی یا کاربردهای غیرسازهای طراحی شدهاند، خلط کرد.
در خرید لوله سازهای CHS به چه نکاتی توجه کنیم؟
برای یک خرید حرفهای بهتر است که مشخص کنید که محصول مدنظرتان لوله سازهای است یا لوله صنعتی. این تفکیک در پروژههایی که ایمنی، ظرفیت باربری و انطباق با نقشه و محاسبات اهمیت دارد، بسیار ضروری و حیاتی است.
چند عامل اصلی دیگر هم موقع خرید لوله CHS اهمیت دارند: قطر خارجی، ضخامت، طول شاخه، گرید فولاد، روش تولید، نحوهی ساخت و نوع کاربرد پروژه. هر کدام از این موارد میتوانند روی عملکرد نهایی، وزن، قیمت و تناسب محصول با نیاز اجرایی اثر بگذارند. برای دریافت اطلاعات بیشتر و مشاوره خرید، همواره میتوانید با کارشناسان همراه فلز تماس بگیرید.
