آرماتوربندی فرایند آمادهسازی، برش، خمکاری، چیدمان و تثبیت میلگردها در اعضای بتنی مطابق نقشههای سازه است. بتن مقاومت فشاری مناسبی دارد، اما در برابر تنشهای کششی ضعیفتر عمل میکند. به همین دلیل، میلگردها درون بتن قرار میگیرند تا عملکرد سازه در برابر کشش، خمش، برش و سایر نیروهای طراحی بهبود پیدا کند.
جزئیات اجرای آرماتوربندی در هر پروژه باید براساس نقشههای سازه و مشخصات فنی همان پروژه تعیین شود. در این مقاله، تفاوت میلگرد و آرماتور، مراحل اجرای آرماتوربندی، اصول فنی مربوط به کاور، وصله و طول مهاری، خطاهای رایج، نکات کنترل پیش از بتنریزی و عوامل مؤثر بر هزینه آرماتوربندی را بررسی میکنیم.
اجزای اصلی مورد استفاده در آرماتوربندی
در آرماتوربندی، هر نوع میلگرد یا قطعه کمکی وظیفه مشخصی دارد و بسته به نوع عضو سازهای برای تحمل نیرو، حفظ فاصلهها یا تثبیت شبکه استفاده میشود.
| جزء | کاربرد |
|---|---|
| میلگرد طولی | تحمل نیروهای کششی یا فشاری |
| خاموت و سنجاقی | مهار میلگردهای طولی و کمک به مقاومت برشی |
| میلگرد تقویتی | تقویت نواحی دارای تنش بیشتر |
| میلگرد انتظار | اتصال عضو به مرحله بعدی بتنریزی |
| خرک و اسپیسر | حفظ تراز شبکه و فاصله از قالب |
| سیم آرماتوربندی | ثابت نگهداشتن میلگردها |
| مش فولادی | ایجاد شبکه منظم در دال و کف |
سیم آرماتوربندی نقش اصلی در انتقال نیروهای سازهای ندارد و تنها برای تثبیت شبکه آرماتور پیش از بتنریزی استفاده میشود.
مراحل اجرای آرماتوربندی
اجرای آرماتوربندی از بررسی نقشههای سازه و تهیه لیستوفر آغاز میشود و با کنترل میلگردها، برش، خمکاری، مونتاژ، نصب اسپیسر و بازرسی نهایی ادامه پیدا میکند. رعایت ترتیب این مراحل به کاهش خطاهای اجرایی، کنترل مصرف میلگرد و حفظ موقعیت صحیح آرماتورها هنگام بتنریزی کمک میکند.
۱. بررسی نقشههای سازه
اجرای آرماتوربندی باید با بررسی آخرین نسخه نقشههای مصوب پروژه آغاز شود. در این نقشهها اطلاعاتی مانند قطر، تعداد و فاصله میلگردها، شکل خمها، محل وصله، طول مهاری، کاور بتن و محل نصب میلگردهای تقویتی مشخص میشود.
پیش از شروع اجرا باید مطمئن شد که نقشه مورد استفاده آخرین نسخه تأییدشده است. استفاده از نقشه قدیمی یا اصلاحنشده میتواند باعث دوبارهکاری، افزایش هزینه و ایجاد مغایرت اجرایی شود.
۲. تهیه لیستوفر میلگرد
پس از بررسی نقشه، لیستوفر یا جدول خم و برش میلگرد تهیه میشود. این جدول معمولاً شامل اطلاعات زیر است:
- شماره یا کد قطعه
قطر میلگرد
تعداد
طول هر قطعه
شکل و ابعاد خم
طول کل
وزن تقریبی
لیستوفر به سفارش دقیقتر میلگرد، کنترل مصرف، کاهش پرت برش و تفکیک قطعات کمک میکند. تمام اطلاعات آن باید پیش از برش با نقشههای سازه تطبیق داده شوند.
۳. کنترل میلگردهای ورودی
پیش از مصرف، میلگردهای تحویلشده باید از نظر قطر، رده، نشانه تولیدکننده، پلاک بندیل، گواهی فنی و وضعیت ظاهری کنترل شوند. سطح میلگرد نباید به موادی مانند روغن، گل، رنگ، قیر یا مواد جداکننده قالب آلوده باشد؛ زیرا این آلودگیها میتوانند پیوستگی میان بتن و فولاد را کاهش دهند.
زنگ سطحی و یکنواخت لزوماً به معنای غیرقابلمصرفبودن میلگرد نیست. بااینحال، میلگردهای دارای پوسته زنگ، خوردگی عمیق، حفره یا احتمال کاهش قطر نباید بدون ارزیابی فنی مصرف شوند. قابلیت استفاده از این میلگردها باید پس از پاکسازی و کنترل ابعادی و فنی تعیین شود. میلگردها تا زمان مصرف باید براساس قطر، رده و محل مصرف تفکیک شده و از تماس مستقیم با زمین، آب و رطوبت مداوم دور نگه داشته شوند.
۴. برش میلگرد

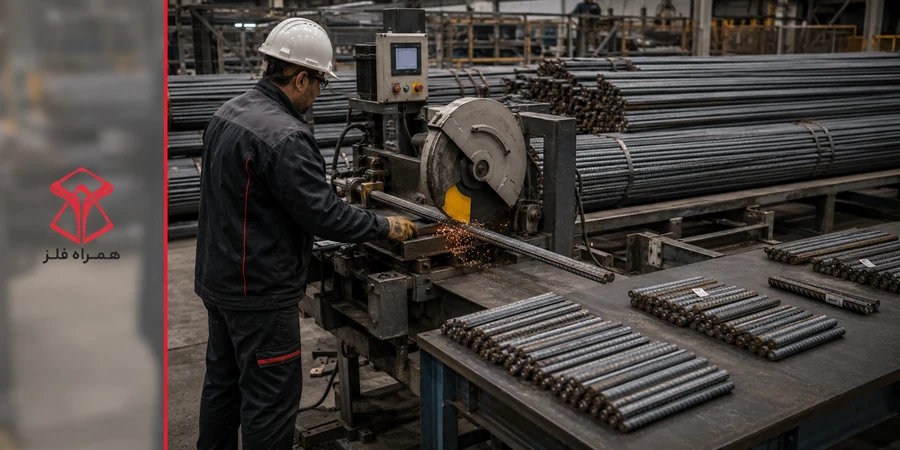

میلگردها براساس ابعاد تعیینشده در لیستوفر برش داده میشوند. استفاده از دستگاه برش مناسب باعث افزایش دقت، کاهش پرت و جلوگیری از آسیبدیدگی انتهای میلگرد میشود.
پس از برش، هر گروه از قطعات باید کدگذاری و از سایر میلگردها تفکیک شود تا در زمان مونتاژ و نصب، احتمال اختلاط یا استفاده اشتباه کاهش پیدا کند.
۵. خمکاری میلگرد
خمکاری باید مطابق نقشه، با دستگاه مناسب و فلکهای متناسب با قطر و رده میلگرد انجام شود. قطر داخلی خم، زاویه خم و طول قسمت مستقیم بعد از خم برای همه میلگردها یکسان نیست و باید از روی جزئیات اجرایی تعیین شود.
میلگردها معمولاً باید بهصورت سرد خم شوند. استفاده از حرارت برای خمکاری یا بازکردن و خمکردن چندباره میلگرد میتواند باعث تغییر خواص مکانیکی، ایجاد ترک یا کاهش شکلپذیری فولاد شود. هرگونه اصلاح میلگرد خمشده باید با نظر مسئول فنی پروژه انجام شود و نمیتوان صرفاً با فشار یا حرارت، شکل میلگرد را بهصورت خودسرانه تغییر داد. همهچیز درباره خمکاری میلگرد؛ روشها، نکات مهم و کاربردها. همین حالا مطالعه کنید.

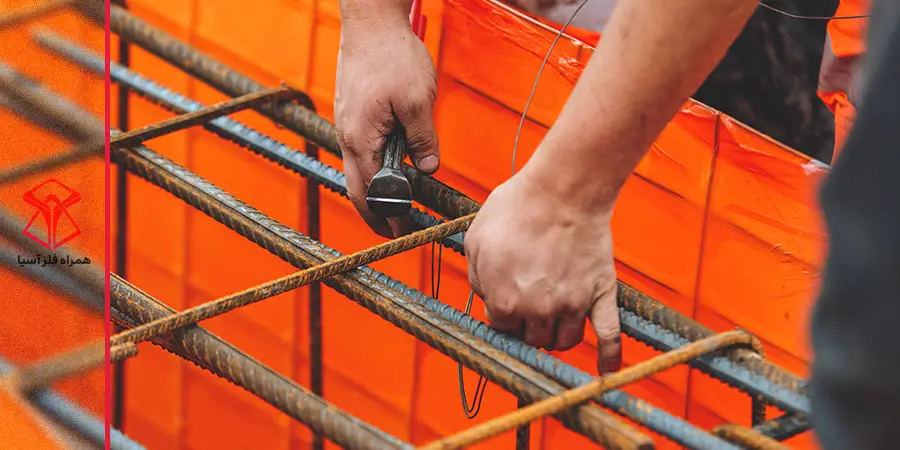

۶. مونتاژ و چیدمان آرماتورها
پس از آمادهسازی قطعات، میلگردها براساس نقشه در محل عضو سازهای چیده میشوند. تقاطعها با سیم آرماتوربندی بسته میشوند تا شبکه هنگام قالببندی، رفتوآمد نیروها و بتنریزی جابهجا نشود.
میزان بستن تقاطعها باید بهاندازهای باشد که پایداری شبکه حفظ شود. بستن بیش از حد سیم نیز نباید باعث تغییر فاصله میلگردها یا آسیبدیدگی آنها شود.
جوشدادن تقاطع میلگردها روش عمومی تثبیت شبکه نیست. اجرای جوش یا وصله جوشی تنها زمانی مجاز است که قابلیت جوشپذیری میلگرد، محل اتصال، روش جوشکاری و الزامات اجرایی آن در مدارک فنی پروژه مشخص شده باشد.
۷. نصب اسپیسر و خرک
اسپیسرها برای حفظ فاصله میان میلگرد و قالب نصب میشوند و پوشش بتن را تأمین میکنند. خرک نیز وظیفه نگهداری شبکه فوقانی در ارتفاع و تراز طراحیشده را بر عهده دارد.
نوع، تعداد و فاصله اسپیسرها و خرکها باید بهگونهای انتخاب شود که در اثر وزن شبکه، تردد نیروها یا فشار بتن تازه جابهجا یا شکسته نشوند. استفاده از آجر شکسته، چوب، سنگ یا قطعات نامناسب بهجای اسپیسر قابل اتکا نیست؛ زیرا این مصالح ممکن است جابهجا شوند، آب بتن را جذب کنند یا پوشش یکنواختی ایجاد نکنند.

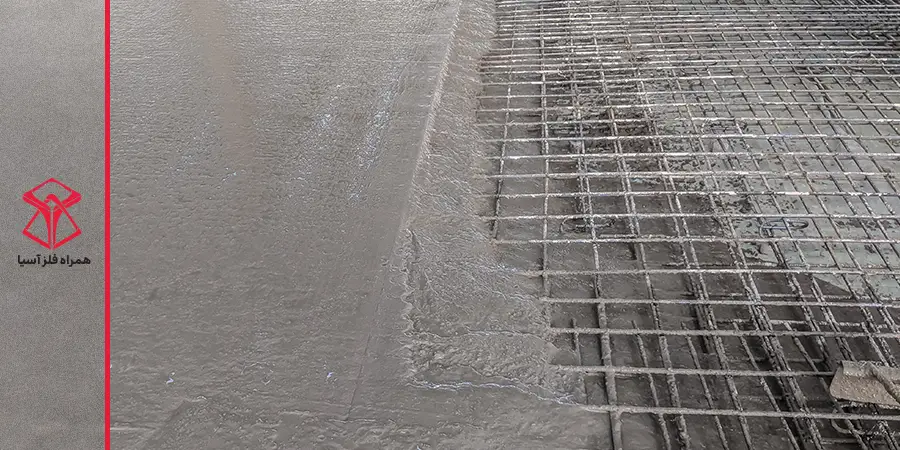

۸. کنترل نهایی پیش از بتنریزی
پس از تکمیل آرماتوربندی، شبکه باید پیش از بتنریزی با نقشههای سازه کنترل شود. قطر و تعداد میلگردها، فاصلهها، محل وصلهها، طول مهاری، کاور، خاموتها، میلگردهای تقویتی، بازشوها و مسیر تأسیسات از مهمترین موارد بازرسی هستند. بتنریزی باید پس از رفع مغایرتها و تأیید مسئولان فنی پروژه انجام شود.
نگهداری اصولی از میلگرد = حفظ کیفیت و عمر مفید بیشتر. راهکارها را اینجا بخوانید!
آرماتوربندی قسمتهای مختلف ساختمان
جزئیات آرماتوربندی در هر عضو سازهای متفاوت است و نمیتوان از یک الگوی ثابت برای تمام بخشهای ساختمان استفاده کرد.

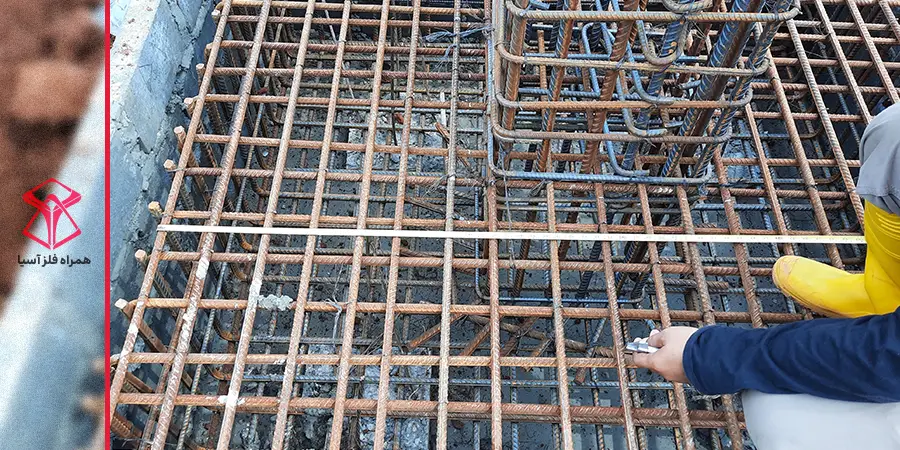

| عضو سازهای | آرماتورهای رایج | مهمترین کنترل اجرایی |
|---|---|---|
| فونداسیون | شبکه اصلی، میلگرد تقویتی، میلگرد انتظار و خرک | تراز شبکه، کاور و موقعیت میلگردهای انتظار |
| ستون | میلگرد طولی، خاموت و سنجاقی | راستای میلگردها و فاصله خاموتها |
| تیر | میلگردهای بالا و پایین، خاموت و میلگرد تقویتی | محل وصله و طول مهاری |
| سقف و دال | شبکه اصلی و میلگردهای تقویتی | تراز شبکه، بازشوها و مسیر تأسیسات |
| دیوار برشی | میلگردهای قائم، افقی و مرزی | پیوستگی شبکه و اتصال به فونداسیون |
| راهپله | میلگردهای اصلی و توزیعی | جهت آرماتور و مهار در پاگرد |
قطر میلگرد، فاصله شبکه، تعداد آرماتورها و جزئیات خم هر عضو باید از روی نقشههای همان پروژه تعیین شود. برای مثال، نمیتوان یک قطر مشخص را برای تمام فونداسیونها یا ستونها مناسب دانست. میلگردهای آجدار باتوجهبه قطر، رده مقاومتی و شکل آج، در بخشهایی مانند فونداسیون، تیر، ستون، سقف و دیوارهای برشی استفاده میشوند. برای آشنایی دقیقتر با نقش هر نوع میلگرد در سازه، میتوانید مقاله کاربردهای میلگرد آجدار را مطالعه کنید.
مهمترین اصول فنی آرماتوربندی
اجرای صحیح آرماتوربندی فقط به چیدمان میلگردها محدود نمیشود و رعایت جزئیاتی مانند کاور بتن، فاصله میلگردها، محل وصله، طول مهاری و هماهنگی با تأسیسات نیز بر عملکرد و دوام عضو بتنی اثر دارد.
کاور میلگرد چیست؟
کاور یا پوشش بتن، فاصله میان سطح بیرونی میلگرد و نزدیکترین سطح بتن است. این پوشش از فولاد در برابر رطوبت، خوردگی، آتش و عوامل محیطی محافظت میکند و بر دوام عضو بتنی اثر دارد. مقدار کاور به عوامل مختلفی بستگی دارد، از جمله:
- نوع عضو سازهای
تماس یا عدم تماس بتن با خاک
شرایط محیطی
قطر میلگرد
مقاومت و مشخصات بتن
الزامات نقشه و آییننامه پروژه
به همین دلیل، استفاده از یک عدد ثابت برای کاور تمام بخشهای ساختمان صحیح نیست.
طول مهاری
میلگرد برای انتقال نیروی خود به بتن به طول کافی در داخل عضو نیاز دارد. این طول، طول مهاری نامیده میشود و ممکن است بهصورت مستقیم، خم یا قلاب تأمین شود. طول مهاری باید از روی نقشه و ضوابط طراحی خوانده شود و نباید با یک فرمول عمومی یا عدد ثابت برای تمام پروژهها تعیین شود. در پروژههای توسعه، اصلاح یا مقاومسازی سازه ممکن است لازم باشد میلگرد جدید به بتن سختشده متصل شود. در چنین شرایطی، قطر سوراخ، عمق مهار، نوع چسب و نحوه پاکسازی محل اجرا اهمیت زیادی دارد که جزئیات آن در مقاله کاشت میلگرد توضیح داده شده است.

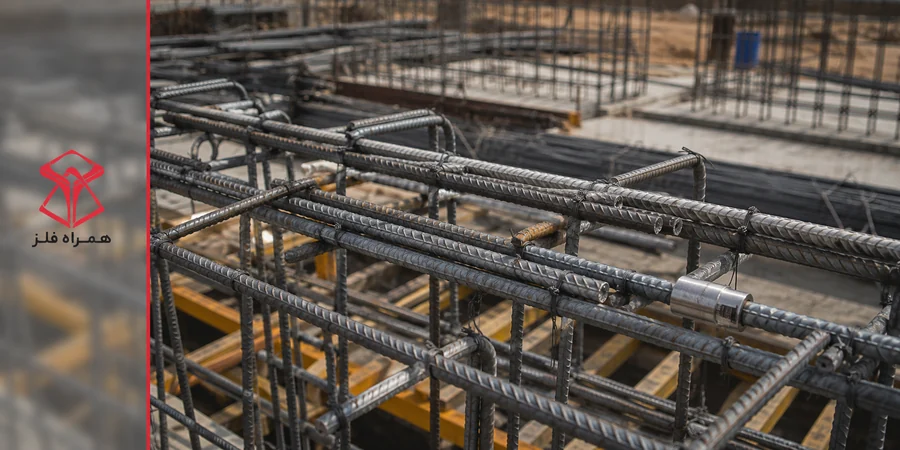

وصله میلگرد
هنگامی که طول یک شاخه میلگرد برای اجرای عضو کافی نباشد، اتصال آن میتواند به روشهایی مانند وصله پوششی، اتصال مکانیکی یا روش تأییدشده دیگر انجام شود. طول وصله فقط براساس قطر میلگرد تعیین نمیشود. عواملی مانند مقاومت بتن، رده فولاد، موقعیت میلگرد، فاصله آرماتورها، میزان پوشش بتن و شرایط محصورشدگی بر طول مورد نیاز اثر دارند.
محل وصله نیز باید مطابق نقشه انتخاب شود. تجمع تعداد زیادی وصله در یک مقطع میتواند باعث تراکم میلگردها، کاهش فضای عبور بتن و ایجاد مشکل در ویبره و بتنریزی شود.
فاصله میلگردها
فاصله میان میلگردها باید بهاندازهای باشد که بتن بتواند بهخوبی از میان شبکه عبور کند و اطراف میلگردها متراکم شود. تراکم بیش از حد آرماتورها، بهویژه در محل وصلهها، تیر و ستون یا اطراف بازشوها، ممکن است باعث گیرکردن سنگدانهها و ایجاد حفره یا کرموشدگی بتن شود. علاوه بر حداقل فاصله مورد نیاز برای عبور بتن و سنگدانهها، فاصله آرماتورها نباید از محدوده تعیینشده در نقشههای سازه بیشتر شود. جزئیات مربوط به محدودیت فاصلهگذاری را میتوانید در مقاله حداکثر فاصله آزاد بین میلگردها بررسی کنید.
هماهنگی با تأسیسات
محل عبور لولهها، کانالها، غلافها و بازشوهای تأسیساتی باید پیش از بتنریزی مشخص شود. بریدن، خمکردن یا جابهجایی خودسرانه میلگرد برای عبور تأسیسات مجاز نیست. در صورت ایجاد تداخل میان شبکه آرماتور و تأسیسات، موضوع باید با طراح سازه و مسئولان فنی پروژه هماهنگ شود.
استاندارد میلگرد در آرماتوربندی
میلگردهای مصرفی باید با نقشه، مشخصات فنی و استانداردهای پروژه مطابقت داشته باشند. در ایران، استاندارد ملی ایران شماره ۳۱۳۲ یکی از منابع اصلی تعیین الزامات میلگردهای فولادی گرمنوردیده برای تسلیح بتن است.
ضوابط مربوط به طراحی و اجرای سازههای بتنآرمه، از جمله پوشش بتن، وصله، طول مهاری، خمکاری و جایگذاری آرماتورها نیز در مبحث نهم مقررات ملی ساختمان ارائه شدهاند. اصطلاحات A1، A2، A3 و A4 در بازار آهن رایجاند؛ اما انتخاب میلگرد نباید فقط براساس این نامها انجام شود. هنگام خرید باید موارد زیر نیز بررسی شوند:
رده مقاومتی میلگرد
نوع آج
تنش تسلیم و مقاومت کششی
شکلپذیری
قابلیت خمکاری
قابلیت جوشکاری
نشانه تولیدکننده
گواهی فنی محصول
مشخصات درجشده روی پلاک بندیل و گواهی محصول باید با نیاز فنی پروژه تطابق داشته باشند.
ابزارهای مورد استفاده در آرماتوربندی

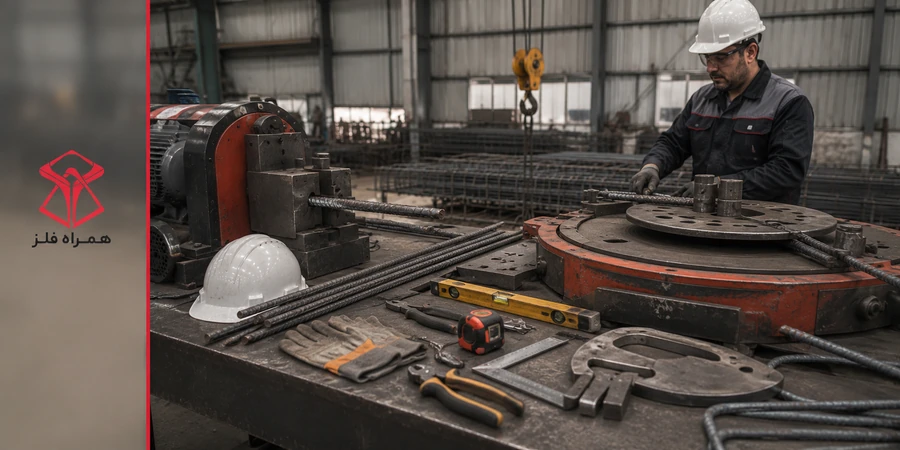

ابزارهای مورد استفاده به حجم پروژه، قطر میلگردها و نوع قطعات بستگی دارند. برخی از ابزارهای رایج عبارتاند از:
دستگاه برش میلگرد
دستگاه خمکن میلگرد
انبر آرماتوربندی
سیمچین
متر و گونیا
شابلون خم
تراز
تجهیزات جابهجایی و بالابر
تجهیزات حفاظت فردی
دستگاه برش و خم باید ظرفیت کافی برای قطر و رده میلگرد مورد استفاده را داشته باشد.

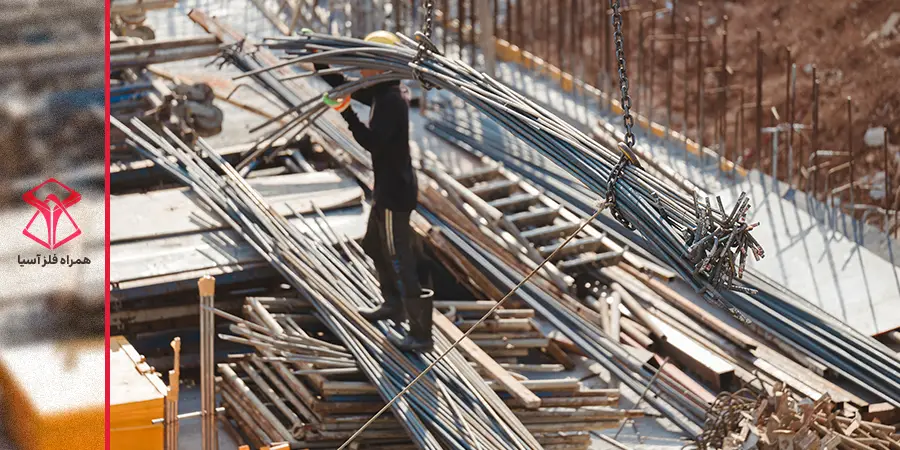

نکات ایمنی آرماتوربندی
برش، خمکاری و جابهجایی میلگرد با خطراتی مانند بریدگی، برخورد، سقوط بار و گیرکردن دست همراه است. استفاده از دستکش مناسب، کفش ایمنی، لباس کار، عینک محافظ و تجهیزات استاندارد ضروری است. میلگردهای انتظار و قسمتهای بیرونزده باید بهگونهای محافظت شوند که خطر برخورد یا سقوط افراد روی آنها کاهش پیدا کند. همچنین هنگام جابهجایی بندیل یا شبکههای آماده باید از تجهیزات متناسب با وزن بار استفاده شود. تردد روی شبکه آرماتور سقف نیز باید کنترل شود؛ زیرا ممکن است باعث پایینرفتن شبکه فوقانی، شکستن اسپیسرها یا تغییر محل میلگردها شود.
اشتباهات رایج در آرماتوربندی
برخی از خطاهای پرتکرار در اجرای آرماتوربندی عبارتاند از:
- تغییر قطر، تعداد یا رده میلگرد بدون تأیید طراح
- اجرای کار با نقشه قدیمی یا اصلاحنشده
- تعیین طول وصله براساس یک عدد عمومی
- تجمع وصلهها در یک مقطع
- استفاده از میلگرد آلوده به روغن، گل یا مواد جداکننده
- خمکاری با حرارت
- باز و بستهکردن چندباره خم میلگرد
- جوشدادن میلگرد بدون بررسی قابلیت جوشپذیری
- استفاده از آجر، چوب یا سنگ بهجای اسپیسر
- شکستن یا جابهجایی اسپیسرها
- پایینرفتن شبکه فوقانی سقف بر اثر تردد
- بریدن میلگرد برای عبور لوله یا کانال
- تماس مستقیم میلگرد با خاک
- تراکم بیش از حد میلگردها و نبود فضای کافی برای بتنریزی
- بتنریزی پیش از رفع ایرادات شبکه
بسیاری از این خطاها با کنترل نقشه، استفاده از نیروی ماهر، تهیه لیستوفر دقیق و بازرسی پیش از بتنریزی قابل پیشگیری هستند.
هزینه آرماتوربندی چگونه محاسبه میشود؟
هزینه آرماتوربندی فقط براساس مساحت ساختمان تعیین نمیشود. مقدار و نوع میلگرد مصرفی، پیچیدگی نقشه، تراکم شبکه و شرایط اجرا تأثیر زیادی بر هزینه نهایی دارند. هزینه کلی را میتوان بهصورت زیر در نظر گرفت:
هزینه کل آرماتوربندی = هزینه خرید میلگرد + اجرت برش، خم و نصب + هزینه تجهیزات جانبی + حمل و جابهجایی + پرت احتمالی
چکلیست کنترل آرماتوربندی پیش از بتنریزی
پیش از شروع بتنریزی، موارد زیر باید کنترل شوند:
- آخرین نسخه نقشه مصوب در کارگاه موجود باشد.
لیستوفر با نقشههای سازه تطابق داشته باشد.
قطر، تعداد و رده میلگردها صحیح باشد.
فاصله میلگردها مطابق نقشه اجرا شده باشد.
خاموتها، سنجاقیها و میلگردهای تقویتی کامل باشند.
میلگردهای انتظار در محل و راستای صحیح قرار داشته باشند.
محل و طول وصلهها کنترل شده باشند.
طول مهاری، خمها و قلابها با نقشه مطابقت داشته باشند.
کاور بتن در تمام نقاط تأمین شده باشد.
اسپیسرها و خرکها پایدار باشند.
شبکه فوقانی سقف دچار افتادگی نشده باشد.
مسیر تأسیسات با میلگردها تداخل نداشته باشد.
فضای کافی برای عبور و تراکم بتن وجود داشته باشد.
سطح میلگردها از گل، روغن و مواد اضافی پاک باشد.
سیمهای اضافی وارد محدوده پوشش بتن نشده باشند.
قالب و شبکه آرماتور تمیز باشند.
ایرادات ثبتشده پیش از بتنریزی برطرف شده باشند.
دستگاه برش و خم باید ظرفیت کافی برای قطر و رده میلگرد مورد استفاده را داشته باشد.
جمعبندی
آرماتوربندی صحیح با مطالعه نقشههای سازه و کنترل میلگردهای ورودی آغاز میشود و با تهیه لیستوفر، برش، خمکاری، مونتاژ، نصب اسپیسر و خرک و بازرسی نهایی ادامه پیدا میکند.
در این فرایند، قطر و تعداد میلگردها، محل وصله، طول مهاری، کاور بتن و جزئیات خم باید براساس نقشههای مصوب اجرا شوند. استفاده از اعداد عمومی یا تغییر خودسرانه جزئیات اجرایی میتواند عملکرد سازه را تحت تأثیر قرار دهد.
برای برآورد هزینه نیز باید وزن میلگرد از روی نقشه و لیستوفر استخراج شود و سپس قیمت روز محصول، اجرت اجرا، تجهیزات جانبی، حمل و پرت احتمالی در نظر گرفته شوند.
برای مشاهده موجودی، مقایسه برندها و بررسی قیمت میلگرد امروز میتوانید با کارشناسان همراه فلز تماس بگیرید و پیش از خرید، مشخصات فنی محصول را با نیاز پروژه تطبیق دهید.
