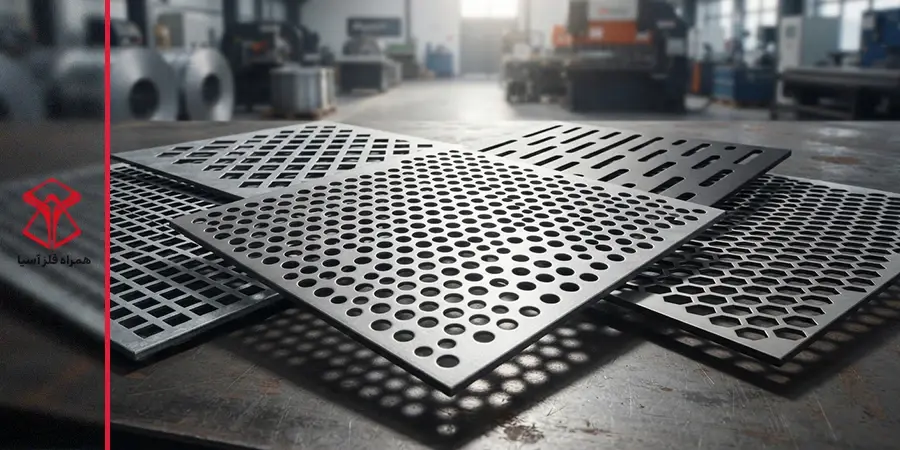

همراه فلزانواع چشمه ورق پانچ؛ راهنمای کامل شکل، اندازه و کاربرد
اگر قصد خرید ورق مشبک دارید، بعد از ضخامت و جنس، مهمترین تصمیم شما انتخاب شکل و اندازه سوراخهاست. انواع چشمه ورق پانچ روی استحکام، وزن، ظاهر، میزان عبور هوا و نور و حتی قیمت نهایی ورق اثر مستقیم دارد. در این مقاله شکلهای رایج چشمه، روشهای ایجاد آنها، جنس و پوشش ورق و کاربرد هر طرح را مرور میکنیم تا بدانید برای پروژهتان کدام مدل مناسبتر است.
چشمه ورق پانچ چیست؟

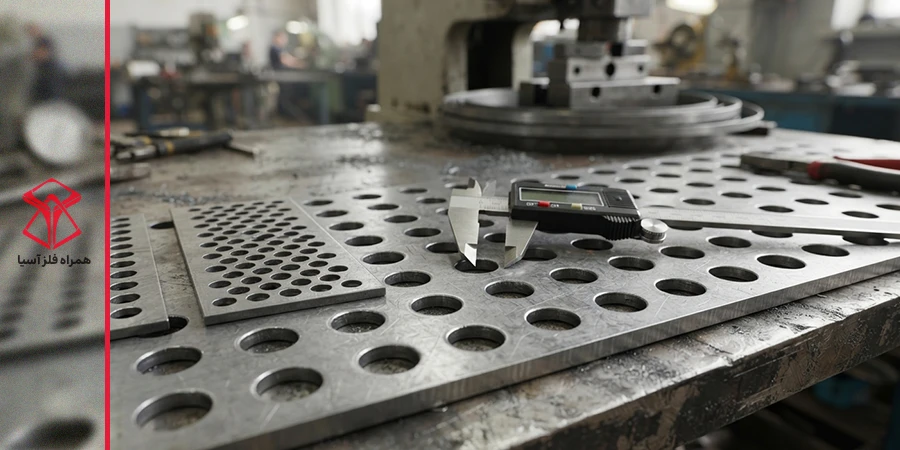

چشمه ورق پانچ به هر سوراخ یا حفرهای گفته میشود که با ابزار یا دستگاه روی ورق فلزی ایجاد میشود. اندازه چشمه معمولاً به میلیمتر بیان میشود. مثلاً در چشمه گرد، عدد چشمه همان قطر سوراخ است. علاوه بر شکل و اندازه، فاصله سوراخها از هم (گام) و نحوه چیدمان آنها هم مشخصات ورق را تعیین میکند. چیدمان میتواند مستقیم باشد یا متقاطع (زیگزاگ). چیدمان متقاطع معمولاً سطح باز بیشتری ایجاد میکند.
ورق پانچ که در بازار با نامهای ورق مشبک و ورق پانچشده هم شناخته میشود، ورقی فلزی است که با عبور از دستگاه پرس، الگویی منظم از سوراخها روی سطح آن ایجاد شده است. برای کسب اطلاعات بیشتر درباره این محصول، پیشنهاد میکنیم مقاله ورق پانچ چیست؟ راهنمای جامع انواع، روش تولید، مشخصات و کاربرد را در بلاگ همراه فلز بخوانید.
انواع چشمه ورق پانچ

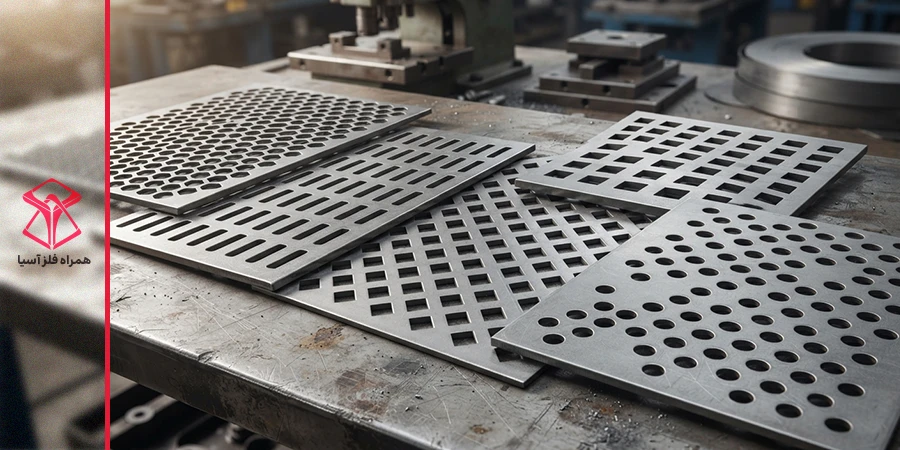

چشمهها را از نظر شکل هندسی به چند دسته اصلی تقسیم میکنند. پنج مدل رایج در ادامه آمده است. مدلهای کمتر پرکاربرد مثل لوبیایی، ستارهای، مثلثی و گشنیزی هم روی سفارش تولید میشوند.
چشمه گرد
ورق پانچ گرد پرمصرفترین مدل بازار است. سوراخ گرد تنش را در ورق یکنواخت پخش میکند و ابزار ساخت آن ساده و در دسترس است. اندازه این چشمه با قطر دایره مشخص میشود. در چیدمان متقاطع، فاصله بین سوراخها کمتر میشود و سطح باز افزایش پیدا میکند. ورق گرد بیشتر در الک و صافی صنعتی، پوشش دستگاهها و تهویه استفاده میشود.
چشمه لوزی
ورق پانچ لوزی ظاهر متمایزتری دارد. زاویهدار بودن چشمهها به سطح حالتی هندسی و مدرن میدهد. به همین دلیل در نمای ساختمان، حفاظ، پارتیشن و طراحی داخلی بیشتر دیده میشود. اگر ظاهر ورق برای پروژه اهمیت دارد، این مدل گزینه مناسبی است.
خرید ورق پانچ از همراه فلز آسیا
همراه فلز آسیا با دسترسی به انبارهای فعال در تهران، اصفهان و تبریز، امکان تهیه انواع ورق پانچ فلزی، گالوانیزه و رنگی را با چشمههای گرد، لوزی، مربعی و مستطیلی، در ابعاد و ضخامتهای مختلف و بدون واسطههای اضافی فراهم میکند.
استعلام قیمت و ثبت سفارشچشمه مربعی
ورق پانچ مربعی چیدمانی منظم و شطرنجی دارد. لبههای سوراخها صاف است و در دانهبندی مصالح و فیلتراسیون کاربرد دارد. در سازههای صنعتی هم برای عبور یکنواخت هوا یا مواد استفاده میشود. در این مدل، اندازه ضلع مربع معیار چشمه است.
چشمه مستطیلی
ورق پانچ مستطیلی یا شکافی برای مواردی مناسب است که عبور جریان هوا، آب یا نور در یک جهت اهمیت دارد. طول بیشتر سوراخ باعث عبور بهتر سیال میشود و جهت شکافها را میتوان به نیاز پروژه تنظیم کرد. این مدل در تهویه، زهکشی و پوشش تجهیزات کاربرد دارد.
چشمه ششضلعی
چشمه ششضلعی که به آن لانهزنبوری هم میگویند، از نظر ظاهری شناختهشده و از نظر چیدمان فشرده است. سوراخها را میتوان طوری چید که سطح باز بالایی داشته باشند و همزمان استحکام مناسبی حفظ شود. کاربرد اصلی این مدل دکوراسیون، نما و سقف کاذب است.
روش ایجاد چشمه در ورق پانچ

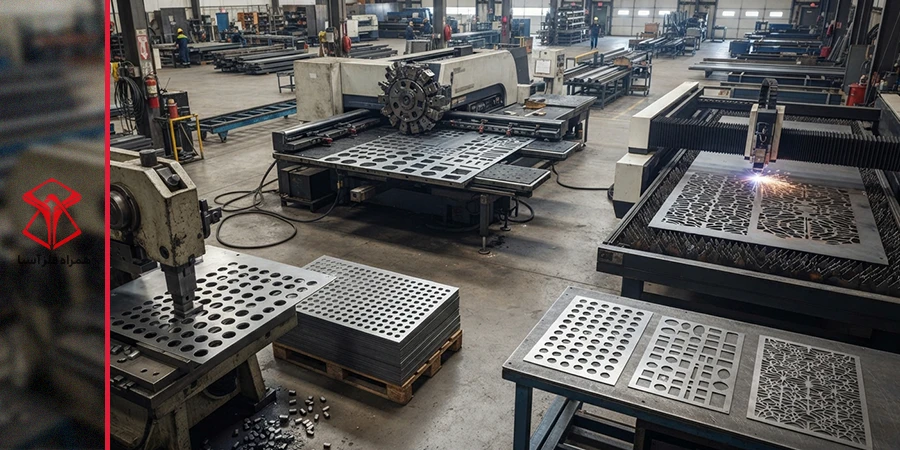

شکل چشمه با روش تولید آن ارتباط دارد. تنوع طرح، دقت، ضخامت ورق و تیراژ سفارش، روش مناسب را مشخص میکنند.
پانچکاری
در پانچکاری، ورق زیر قالب پرس قرار میگیرد و قالب بهصورت ضربهای ورق را سوراخ میکند. این روش برای تیراژ بالا و طرحهای تکراری مناسب است، چون سرعت بالایی دارد و هزینه هر ورق در تولید انبوه پایین میآید. عیب آن این است که برای هر شکل و اندازه به قالب جداگانه نیاز دارید.
دستگاه CNC
دستگاه CNC ورق پانچ با مجموعهای از ابزارهای مختلف کار میکند و شکل و اندازه سوراخها را با برنامهریزی مشخص میکند. تعویض ابزار سریع است، دقت تکرار بالاست و میتوان چند نوع چشمه را روی یک ورق ترکیب کرد. برای سفارشهای متنوع و تیراژ متوسط، این روش انتخاب رایجی است.
برش لیزری
برش لیزری ورق پانچ برای طرحهای پیچیده، الگوهای سفارشی و سفارشهای کمتعداد مناسب است، چون به قالب نیاز ندارد و ابزاری هم فرسوده نمیشود. دقت لبهها بالاست و طرحهای ریز هم قابل اجراست. از طرف دیگر برای تعداد زیاد سوراخ ساده، معمولاً پانچ سریعتر و اقتصادیتر است. گرمای لیزر هم ممکن است در برخی جنسها روی لبه سوراخ اثر بگذارد.
| روش | مناسب برای | مزیت اصلی | محدودیت |
|---|---|---|---|
| پانچکاری با قالب | تیراژ بالا، طرح ساده و تکراری | سرعت بالا، هزینه کمتر در تولید انبوه | نیاز به قالب برای هر طرح |
| دستگاه CNC | طرحهای متنوع، تیراژ متوسط | انعطاف در طرح، دقت تکرار بالا | محدود به ابزارهای موجود در دستگاه |
| برش لیزری | طرحهای پیچیده و سفارشی، تیراژ کم | بدون قالب، دقت بالا | کندتر برای تعداد زیاد سوراخ ساده |
انواع ورق پانچ از نظر جنس و پوشش

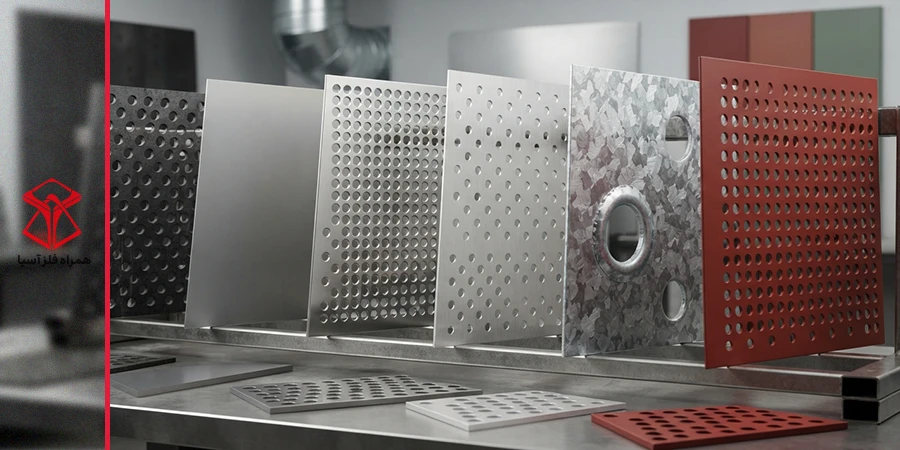

علاوه بر شکل چشمه، جنس و پوشش ورق هم تعیین میکند که ورق در چه محیطی و تا چه مدت پاسخگو خواهد بود.
ورق پانچ فلزی
ورق پانچ فلزی در دستهبندی کلی، روی ورق سیاه (نورد گرم)، ورق روغنی (نورد سرد)، استنلساستیل و آلومینیوم تولید میشود. ورق سیاه برای کارهای صنعتی و سازهای مناسب است. ورق روغنی سطح صافی دارد و برای ضخامتهای کم بهکار میرود. استیل در محیطهای بهداشتی و خورنده و آلومینیوم برای مصارف سبکوزن استفاده میشود.
ورق پانچ گالوانیزه
ورق پانچ گالوانیزه با پوشش روی، در برابر زنگزدگی و رطوبت مقاومتر است. برای فضای باز، سقف و نما، سیستمهای تهویه و محیطهای مرطوب انتخاب مناسبی است. البته لبه سوراخها بعد از پانچ ممکن است بدون پوشش باشد. در محیطهای بسیار خورنده این نکته را در انتخاب جنس مدنظر داشته باشید.
ورق پانچ رنگی
ورق پانچ رنگی معمولاً با رنگ الکترواستاتیک یا رنگ کورهای پوشش داده میشود. این مدل بیشتر برای نما، سقف کاذب، پارتیشن و طراحی داخلی استفاده میشود، چون هم زیبایی دارد و هم سطح فلز را محافظت میکند. اگر ظاهر پروژه برایتان مهم است، رنگ و طرح را همزمان انتخاب کنید.
کاربرد چشمههای مختلف ورق پانچ
کاربرد هر ورق به شکل چشمه، اندازه و جنس آن بستگی دارد. جدول زیر خلاصهای از رایجترین موارد است.
| نوع چشمه | کاربردهای رایج | ویژگی شاخص |
|---|---|---|
| گرد | الک و صافی صنعتی، تهویه، پوشش دستگاه | توزیع یکنواخت تنش، متداولترین مدل |
| لوزی | نما، حفاظ، پارتیشن | ظاهر هندسی و تزئینی |
| مربعی | دانهبندی، فیلتراسیون، تهویه صنعتی | چیدمان منظم و لبههای صاف |
| مستطیلی | تهویه، زهکشی، پوشش تجهیزات | عبور بهتر سیال یا نور در یک جهت |
| ششضلعی | دکوراسیون، نما، سقف کاذب | سطح باز بالا و ظاهر متمایز |
این ورقهای فلزی سوراخدار، نه تنها یک محصول ساده نیستند، بلکه با دقت بالا و استفاده از فناوریهای پیشرفته مانند دستگاههای CNC، سوراخهایی منظم و متقارن روی سطح فلز ایجاد میکنند. برای اطلاعات بیشتر درباره کاربردهای این محصول، پیشنهاد میکنیم مقاله با کاربردها و ویژگیهای ورق پانچ آشنا شوید را در بلاگ همراه فلز بخوانید.
اندازه چشمه ورق پانچ و نحوه انتخاب

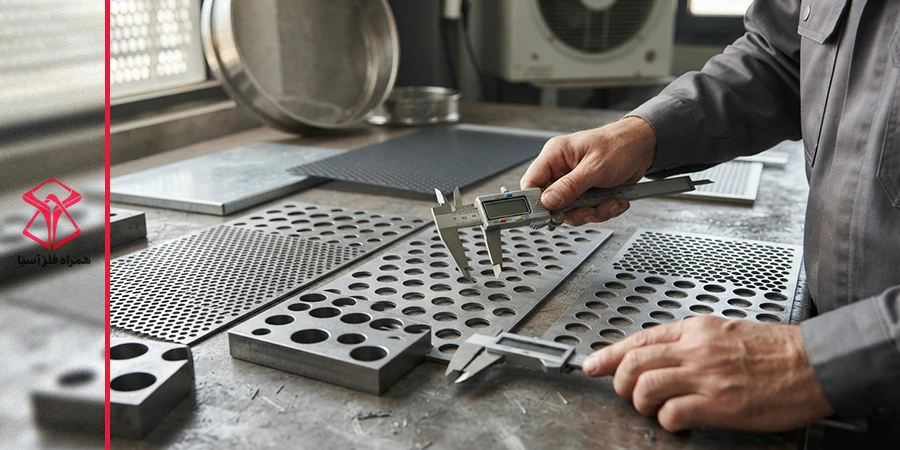

اندازه چشمه ورق پانچ را باید در کنار ضخامت ورق، گام و سطح باز ارزیابی کرد. چند نکته برای انتخاب:
- هدف را اول مشخص کنید. برای الک و جداسازی، اندازه چشمه باید متناسب با ذرات باشد. برای نما و دکوراسیون، ظاهر و میزان عبور نور اولویت دارد.
- رابطه چشمه و ضخامت را در نظر بگیرید. چشمه ریز روی ورق ضخیم سختتر ایجاد میشود. سازنده هم معمولاً برای هر ضخامت حدی برای قطر سوراخ و گام دارد.
- گام را خیلی کم نگیرید. اگر سوراخها بیش از حد به هم نزدیک باشند، ورق ضعیف میشود و ممکن است در حین پانچ آسیب ببیند.
- به وزن توجه کنید. هرچه سطح باز بیشتر باشد، وزن ورق نسبت به ورق ساده کمتر میشود. پس وزن نهایی را از فروشنده استعلام کنید.
- جنس را با محیط هماهنگ کنید. گالوانیزه برای رطوبت، رنگی برای نما، استیل برای محیطهای بهداشتی.
جمعبندی
انتخاب درست انواع چشمه ورق پانچ به کاربرد، محیط نصب و ظاهر مورد انتظار بستگی دارد. چشمه گرد پرکاربردترین مدل است، لوزی و ششضلعی بیشتر برای طراحی و نما انتخاب میشوند و مربعی و مستطیلی در کاربردهای صنعتی و تهویه جایگاه دارند. اگر برای انتخاب چشمه، جنس یا ضخامت مناسب پروژهتان تردید دارید، کارشناسان همراه فلز آسیا آماده مشاوره و ارائه قیمت روز هستند.
