کاربرد پروفیل سیاه در اسکلت فلزی ساختمان چیست؟

پروفیل سیاه در اسکلت فلزی ساختمان برای ستون، بادبند، خرپا و برخی تیرهای فرعی به‌کار می‌رود. انتخاب مقطع مناسب به نقش عضو در انتقال بار، ابعاد و ضخامت دیواره و نحوه اتصال آن بستگی دارد. یک قوطی با ظاهر مشابه، الزاماً جایگزین مقطع تعیین‌شده در نقشه نیست. در این راهنما، کاربرد پروفیل سیاه در هر عضو اسکلت، ویژگی‌های مقطع، نکات انتخاب و اجرای آن و اشتباهات رایج را بررسی می‌کنیم تا تفاوت نیاز ستون، مهاربند و تیر فرعی روشن شود.

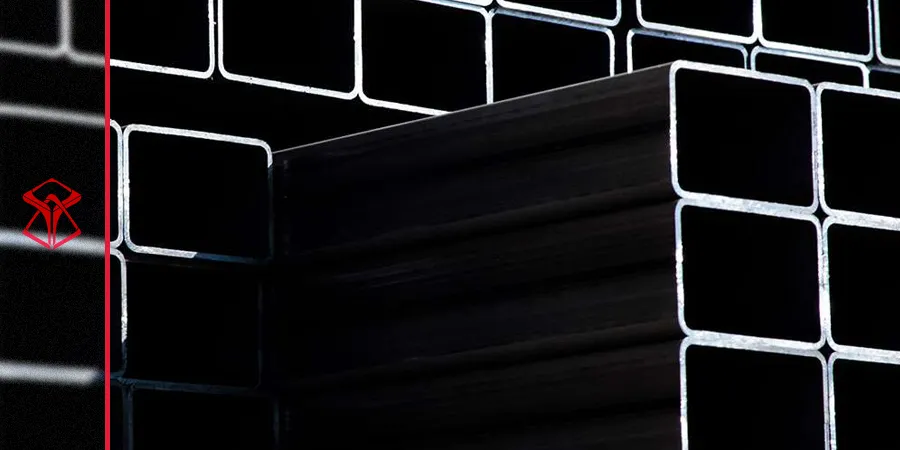

پروفیل سیاه چیست و چه نقشی در اسکلت فلزی دارد؟

منظور از پروفیل سیاه در این مقاله، مقطع توخالی مربع یا مستطیلِ بدون پوشش گالوانیزه است که معمولاً از ورق سیاه، یعنی ورق نورد گرم، ساخته می‌شود. نورد ورق اولیه با روش شکل‌دهی مقطع تفاوت دارد؛ برای مثال، ورق نورد گرم می‌تواند با شکل‌دهی سرد به قوطی تبدیل شود. بنابراین، عنوان «سردشکل‌داده‌شده» الزاماً به معنی تولید از ورق نورد سرد نیست. نوع ورق و فرایند تولید هر محصول باید از مشخصات تولیدکننده بررسی شود.

کاربرد پروفیل سیاه در اسکلت ساختمان به محل قرارگیری عضو در مسیر انتقال بار بستگی دارد. ستون بار اعضای متصل را به تکیه‌گاه می‌رساند، مهاربند در انتقال نیروهای جانبی مشارکت می‌کند و خرپا و تیر فرعی وظیفه انتقال بار سقف یا اجزای وابسته را دارند. مشخصات مقطع باید متناسب با همین وظیفه تعیین شود.

زیرسازی نما، شاسی پله و فریم تجهیزات نیز ممکن است از پروفیل ساخته شوند، اما نقش آن‌ها با اعضای اصلی اسکلت یکسان نیست. این اعضا باید متناسب با بار و نحوه اتصال خود طراحی شوند؛ تمرکز این مقاله بر اسکلت باربر است.

برای مقایسه مشخصات هندسی مقاطع، از جدول اشتایل کمک بگیرید و مشخصات محصول واقعی را با مدارک پروژه تطبیق دهید.

ویژگی‌های پروفیل سیاه برای کاربرد در اسکلت فلزی ساختمان

ویژگی‌های پروفیل سیاه در اسکلت فلزی ساختمان، به شرح زیر است:

رفتار مقطع در فشار و خمش

در قوطی مربع، ویژگی‌های هندسی حول دو محور اصلی یکسان است؛ این ویژگی در بررسی ستون‌ها و اعضای فشاری مفید است. در قوطی مستطیل، سختی خمشی دو محور متفاوت است و جهت نصب نسبت به بارگذاری اهمیت دارد. ظرفیت عضو در هر دو حالت به طول مهارنشده، شرایط تکیه‌گاهی و کمانش عضو و دیواره‌ها نیز وابسته است.

سختی پیچشی مقطع بسته

مقاطع بسته معمولاً در مقایسه با مقاطع باز با شرایط هندسی قابل مقایسه، سختی پیچشی بیشتری دارند. این ویژگی زمانی در انتخاب مؤثر است که بارگذاری پیچش ایجاد کند؛ به‌تنهایی نمی‌توان از آن، عملکرد بهتر کل ساختمان در برابر زلزله را نتیجه گرفت.

اتصال به وجوه مقطع

وجوه مسطح قوطی امکان اتصال ورق و اعضای دیگر را فراهم می‌کنند، اما دسترسی محدود به داخل مقطع می‌تواند اجرای اتصال را دشوار کند. محل تقویت‌ها و ترتیب مونتاژ باید از مرحله طراحی مشخص باشد تا جزئیات پیش‌بینی‌شده در کارگاه قابل اجرا باشند.

کاربرد پروفیل سیاه در ستون‌های اسکلت فلزی ساختمان

ستون‌ها بار اعضای متصل را دریافت می‌کنند و به تکیه‌گاه انتقال می‌دهند. مقاطع توخالی مربع و مستطیل می‌توانند در ستون‌های طراحی‌شده برای فشار و خمش استفاده شوند، مشروط به انطباق مشخصات فولاد و مقطع با الزامات پروژه.

در ستون، ابعاد بیرونی به‌تنهایی تعیین‌کننده ظرفیت نیست. طول مهارنشده و شرایط مهار می‌توانند باعث شوند دو ستون با مقطع یکسان، ظرفیت فشاری متفاوتی داشته باشند. همچنین، در محل اتصال تیر و پای ستون باید مسیر انتقال نیرو و مقاومت موضعی دیواره بررسی شود؛ اتصال مستقیم ورق به وجه قوطی، بدون این کنترل‌ها، الزاماً پاسخ‌گوی نیروهای طراحی نیست.

کاربرد پروفیل سیاه در بادبند و مهاربند ساختمان

در سیستم مهاربندی، مقاطع توخالی می‌توانند در انتقال نیروهای جانبی مشارکت کنند. انتخاب آن‌ها به نوع سیستم، نیروهای کششی و فشاری و الزامات لرزه‌ای وابسته است؛ یک مقطع را نمی‌توان برای تمام سیستم‌های مهاربندی مناسب دانست.

در فشار، لاغری و کمانش عضو اهمیت دارند؛ در کشش، سطح مقطع مؤثر و ظرفیت اتصال بررسی می‌شود. جزئیات اتصال به ورق گاست، به‌ویژه در صورت ایجاد شیار در انتهای قوطی، باید در طراحی لحاظ شود. این کنترل‌ها مشخص می‌کنند چه مقدار از ظرفیت عضو در محل اتصال قابل استفاده است.

کاربرد پروفیل سیاه در خرپای سقف

در خرپا، بار سقف از طریق اعضای بالایی، پایینی و قطری به تکیه‌گاه‌ها می‌رسد. نیاز هر عضو با توجه به کششی یا فشاری بودن آن متفاوت است. در اعضای فشاری، طول بین نقاط مهار اهمیت دارد و در گره‌ها، زاویه اعضا، سطح تماس و ظرفیت دیواره باید بررسی شود.

تغییر ترکیب بارها نیز ممکن است جهت نیرو را عوض کند؛ برای نمونه، مکش باد می‌تواند الگوی نیروهای خرپا را نسبت به بار ثقلی تغییر دهد. بنابراین، انتخاب قوطی فقط بر اساس وضعیت عضو زیر وزن سقف کافی نیست.

کاربرد پروفیل سیاه در تیرهای فرعی و دستک‌ها

قوطی در برخی تیرهای فرعی و دستک‌های طراحی‌شده قابل استفاده است. در این اعضا، مقاومت خمشی و برشی باید همراه با خیز کنترل شود؛ تحمل بار بدون شکست، به‌تنهایی عملکرد قابل قبول را تضمین نمی‌کند. برای مثال، تغییرشکل زیاد یک عضو می‌تواند به پوشش یا جزء متصل به آن آسیب بزند.

در قوطی مستطیل، جهت قرارگیری نسبت به بارگذاری اهمیت دارد. در تکیه‌گاه و محل ورود بار متمرکز نیز ظرفیت موضعی دیواره باید بررسی شود. جایگزینی تیر نقشه با قوطی هم‌وزن، بدون تأیید طراح، مبنای فنی کافی ندارد.

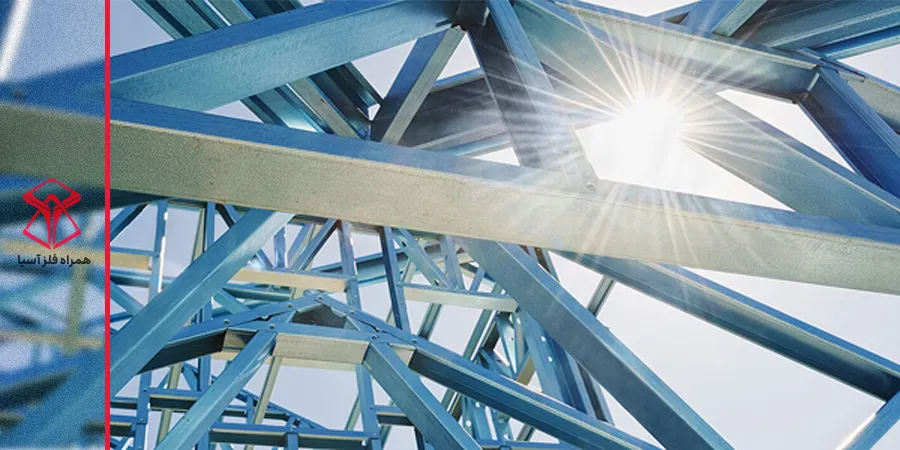

نکات انتخاب پروفیل سیاه برای اسکلت فلزی ساختمان

مثال‌های ابعادی برای خواندن مشخصات مقطع

جدول زیر چند مثال آموزشی از ابعاد و ضخامت قوطی را نشان می‌دهد؛ این اعداد، سایز پیشنهادی یا محدوده مجاز برای یک عضو نیستند. مناسب بودن هر مثال برای ستون، بادبند، خرپا یا تیر فرعی، بسته به محاسبه و تأیید طراح است. همه ابعاد بر حسب میلی‌متر نوشته شده‌اند.

تطبیق محصول با نقشه و مدارک فنی

پیش از ساخت، ابعاد، ضخامت واقعی، مشخصات مکانیکی فولاد و مدارک موردنیاز با نقشه و استاندارد محصول تطبیق داده شوند. عنوان کالا در فاکتور یا شباهت ظاهری شاخه‌ها جای این کنترل را نمی‌گیرد. اندازه‌گیری ضخامت و بررسی وزن به شناسایی مغایرت کمک می‌کند، اما وزن به‌تنهایی تأییدکننده کیفیت فولاد نیست.

برای بررسی اولیه از جدول وزن پروفیل سیاه کمک بگیرید؛ حدود پذیرش ابعاد و ضخامت را از استاندارد محصول و مشخصات پروژه استخراج کنید.

اجرای اتصال و کنترل جوش

آماده‌سازی محل اتصال، روش جوشکاری و نوع بازرسی باید مطابق مشخصات پروژه باشد. ظاهر یکنواخت جوش برای تأیید کیفیت کافی نیست. پس از ساخت، راستایی عضو و اعوجاج مجموعه نیز کنترل شود. اگر جزئیات نقشه در کارگاه قابل اجرا نیست، اصلاح آن باید پیش از تغییر عضو به تأیید طراح برسد.

محافظت سطحی و کنترل نصب

آماده‌سازی سطح و پوشش محافظ باید متناسب با محیط بهره‌برداری انتخاب شود. جزئیات انتهای قوطی و نقاط تجمع رطوبت نیز بررسی شوند تا ورود یا محبوس شدن آب به عضو آسیب نزند؛ بستن انتها یا ایجاد مسیر تخلیه باید با جزئیات سازه و روش پوشش‌دهی هماهنگ باشد.

هنگام نصب، شاقولی ستون‌ها، تراز تکیه‌گاه‌ها و موقعیت اعضا با نقشه تطبیق داده شود. پایداری مجموعه در مراحل نصب و ثبت تغییرات کارگاهی نیز بخشی از کنترل اجراست.

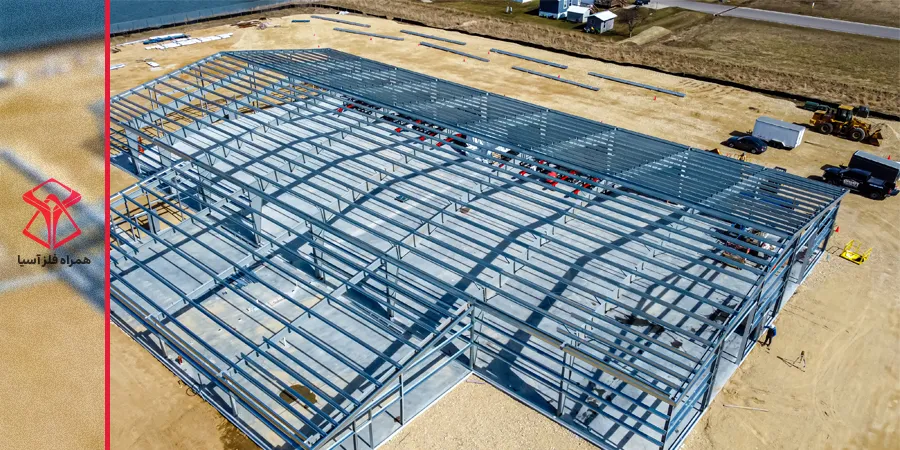

اشتباهات رایج در کاربرد پروفیل سیاه در اسکلت ساختمان

• انتخاب سایز از روی ساختمان مجاور، بدون بررسی بارگذاری و شرایط پروژه.
• جایگزینی مقطع با محصول هم‌وزن، بدون تأیید مشخصات جایگزین.
• چرخاندن قوطی مستطیل برخلاف جهت تعیین‌شده در نقشه.
• افزودن ورق یا جوش بدون طراحی جزئیات اصلاحی.
• ایجاد بازشو برای تأسیسات، پیش از بررسی محل و ابعاد بریدگی.

مغایرت محصول با نقشه را پیش از برش و مونتاژ ثبت و تعیین تکلیف کنید تا اصلاحات موردی به مراحل بعدی منتقل نشوند.

جمع‌بندی کاربرد پروفیل سیاه در اسکلت فلزی ساختمان

پروفیل سیاه در ستون، بادبند، خرپا و برخی تیرهای فرعی کاربرد دارد، اما سایز مناسب هر عضو از محاسبات همان پروژه به دست می‌آید. مبنای تأمین و اجرا، مشخصات مقطع و جزئیات مصوب نقشه است؛ مثال‌های این مقاله برای شناخت کاربردها و خواندن مشخصات محصول ارائه شده‌اند.
