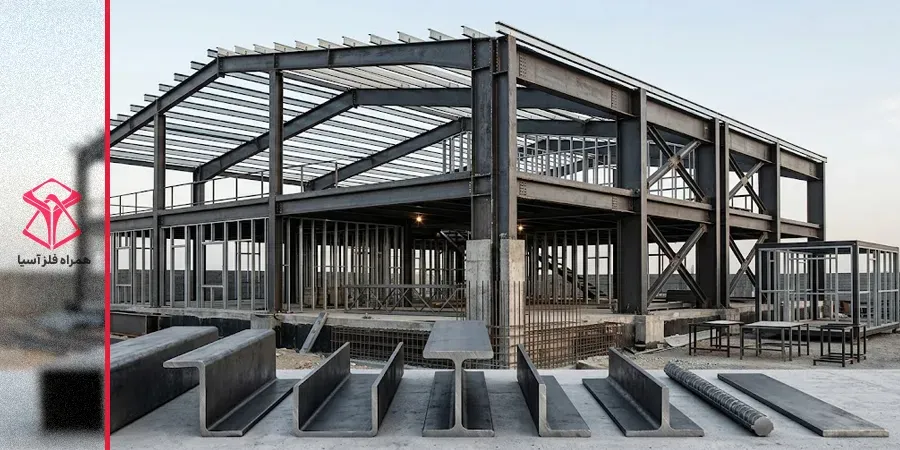

همراه فلزانواع پروفیل ساختمانی + مشخصات و کاربرد
پروفیل ساختمانی یکی از پرمصرفترین مقاطع فولادی در صنعت ساختوساز است که در اسکلتهای فلزی، سازههای سبک، درب و پنجره و انواع سولهها به کار میرود. با توجه به تنوع بالای این محصول، شناخت انواع پروفیل با عکس و مشخصات فنی هر کدام، پیش از خرید به شما کمک میکند تا مطابق نیاز پروژه، بهترین انتخاب را داشته باشید. در این مقاله انواع پروفیل ساختمانی را از سه منظر روش تولید، وزن و شکل مقطع بررسی میکنیم و کاربرد، ابعاد رایج و استانداردهای هر یک را توضیح میدهیم.
پروفیل ساختمانی چیست؟

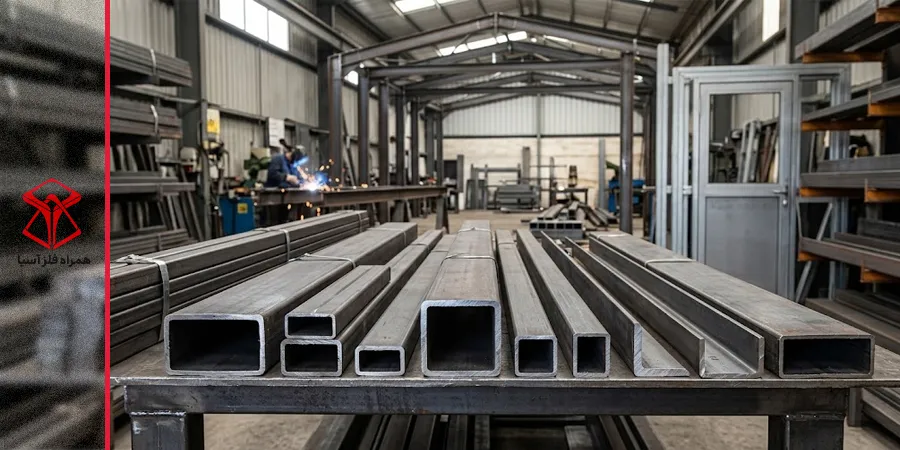

پروفیل ساختمانی به مقاطع فولادی با سطح مقطع مشخص گفته میشود که در بخشهای مختلف ساختمان و سازههای فلزی کاربرد دارند. این مقاطع به دو گروه کلی پروفیلهای باز مانند نبشی، ناودانی و پروفیل Z و U و پروفیلهای بسته مانند قوطی و لوله تقسیم میشوند.
پروفیلهای ساختمانی بسته به نوع کاربرد، در ابعاد، ضخامت و وزنهای مختلف تولید میشوند و در بخشهایی مانند اسکلت و سازههای فلزی، چهارچوب در و پنجره، نما و زیرسازی سقف مورد استفاده قرار میگیرند. در مقابل، پروفیلهای صنعتی معمولاً با ابعاد و ضخامتهای متنوعتر برای ساخت تجهیزات، ماشینآلات و قطعات صنعتی تولید میشوند.
انواع پروفیل ساختمانی بر اساس روش تولید

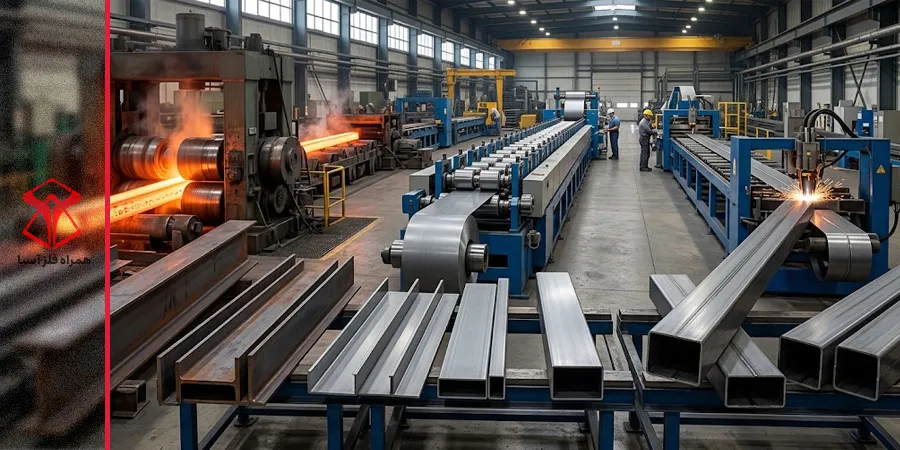

از نظر فرآیند تولید، پروفیلهای ساختمانی را میتوان در سه دسته اصلی نورد گرم، نورد سرد و مرکب (جوشکاریشده) قرار داد.
پروفیل نورد گرم
در روش نورد گرم، شمش فولادی تا نزدیک دمای ذوب حرارت داده میشود و سپس از میان غلتکهای مخصوص عبور میکند تا شکل نهایی خود را بگیرد. چون پروفیل مستقیماً از شمش فولادی و بهصورت یکپارچه ساخته میشود، ساختار داخلی یکنواختتری دارد و استحکام مکانیکی بالاتری نسبت به روشهای سرد از خود نشان میدهد. تیرآهن، نبشی، ناودانی، میلگرد و بسیاری از پروفیلهای سنگین با این روش تولید میشوند. نورد گرم به دلیل نیاز کمتر به تجهیزات و ابزار دقیق، معمولاً هزینه تمامشده مناسبتری دارد.
پروفیل نورد سرد
در نورد سرد، برخلاف نورد گرم، ورق فولادی سرد با استفاده از تکنیکهایی مانند برش و پرسکاری یا رولفرمینگ به شکل نهایی درمیآید و از ذوب مجدد فلز خبری نیست. پروفیلهای تولیدشده به این روش معمولاً برای کاربردهای سبکتر مانند چهارچوب درب، ساخت پروفیل مبلی و قطعات دکوراتیو مناسباند و در مقایسه با نمونههای نورد گرم، مقاومت پایینتری در برابر بارهای سنگین سازهای دارند؛ به همین دلیل در اجزای اصلی باربر ساختمان کمتر استفاده میشوند.
پروفیل تولیدشده با روش جوشکاری
بخش بزرگی از پروفیلهای قوطی و لولهای بازار به روش «درزدار» یا مرکب تولید میشوند. در این فرآیند، ابتدا نوار یا تسمه فولادی در دستگاه رولفرمینگ به شکل استوانه یا مقطع موردنظر درمیآید، سپس دو لبه آن با روشهایی مانند جوش مقاومتی یا جوش القایی به هم متصل میشوند. این روش امکان تولید انواع پروفیل قوطی را در طیف وسیعی از ابعاد و ضخامتها فراهم میکند و به همین دلیل یکی از رایجترین شیوههای تولید پروفیل در صنعت به شمار میرود. پیشرفت تکنولوژی جوش باعث شده کیفیت درز در این مقاطع بهقدری بالا برود که در بسیاری از کاربردهای نیمهسنگین نیز قابل استفاده باشند.
انواع پروفیل ساختمانی بر اساس وزن
یکی از رایجترین تقسیمبندیهای پروفیل قوطی و صنعتی، بر اساس وزن و ضخامت ورق مصرفی است.
پروفیل ساختمانی سبک
پروفیل سبک از ورق روغنی (نورد سرد) با ضخامتی کمتر از ۱.۵ میلیمتر تولید میشود. این نوع در کاربردهایی که دقت ابعادی بالا و وزن کم اهمیت دارد، مانند مبلمانسازی، صنایع خودرو، کانکسسازی و برخی قطعات دکوراسیون داخلی به کار میرود.
پروفیل ساختمانی سنگین
پروفیل سنگین از ورق سیاه (معمولاً نورد گرم) با ضخامت بالای ۱.۵ میلیمتر ساخته میشود و پایداری خمشی و پیچشی بالاتری دارد. این نوع در پروژههایی که باید بار سنگین تحمل کنند، مانند اسکلت ساختمانهای بلند، سولههای صنعتی و پلسازی استفاده میشود.
برای دریافت اطلاعات بیشتر دربارهی انواع پروفیل، پیشنهاد میکنیم مقاله پروفیل فولادی؛ انواع، کاربردها، ویژگیها و مراحل تولید را در بلاگ همراه فلز مطالعه کنید.
تفاوت پروفیل سبک و سنگین
مهمترین تفاوت این دو نوع، در ورق مصرفی (روغنی در برابر سیاه) و ضخامت تولید است؛ مرز رایج بین این دو دسته، ضخامت ۱.۵ میلیمتر است. از نظر قیمت پروفیل، نرخ محاسبه بر مبنای وزن است، بنابراین اگرچه قیمت هر کیلوگرم پروفیل سبک معمولاً کمی بیشتر از سنگین است، اما به دلیل وزن کمتر در واحد طول، هزینه نهایی آن غالباً پایینتر تمام میشود. انتخاب بین این دو نوع باید بر اساس میزان بار سازهای موردنیاز پروژه انجام شود، نه صرفاً قیمت.
جدول زیر تفاوتهای اصلی این دو نوع را خلاصه میکند:
| ویژگی | پروفیل سبک | پروفیل سنگین |
|---|---|---|
| ورق مصرفی | ورق روغنی (نورد سرد) | ورق سیاه (نورد گرم) |
| ضخامت رایج | کمتر از ۱.۵ میلیمتر | بیشتر از ۱.۵ میلیمتر |
| مقاومت خمشی و پیچشی | پایینتر | بالاتر |
| کاربرد اصلی | مبلمان، کانکس، دکوراسیون، قطعات سبک | اسکلت ساختمان، سوله صنعتی، پلسازی |
| قیمت پروفیل در واحد وزن | معمولاً کمی بالاتر | معمولاً کمی پایینتر |
انواع پروفیل ساختمانی بر اساس شکل و مقطع

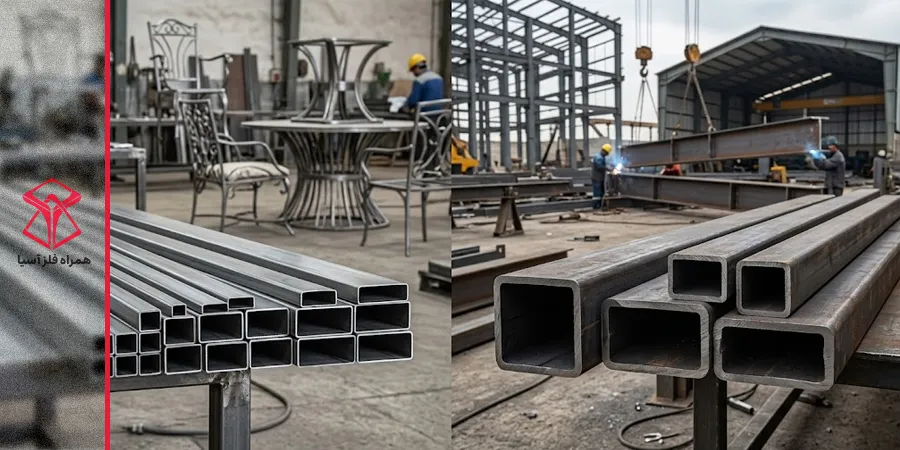

از نظر شکل ظاهری، انواع پروفیل آهنی در سازههای ساختمانی را میتوان به چهار دسته اصلی قوطی، Z، U و I تقسیم کرد.
پروفیل قوطی
قوطی پروفیل یکی از پرمصرفترین انواع پروفیل بسته است که مقطع مربعی یا مستطیلی دارد و عمدتاً به روش نورد سرد و جوشکاری درزدار تولید میشود. انواع پروفیل قوطی در بازار ایران در ابعاد گوناگونی مانند ۴۰×۸۰، ۳۰×۶۰ و ۵۰×۱۰۰ میلیمتر عرضه میشوند و در دو دسته صنعتی و ساختمانی کاربرد دارند؛ از ساخت اسکلت سبک، درب و پنجره تا ستونهای ساختمانی و نرده.
پروفیل Z
پروفیل Z یا پرلین زد، مقطعی باز و افقی است که عمدتاً در زیرسازی سقفهای شیبدار و دیوارهای سولهها به کار میرود و توسط تیرچه یا دیوار سازه پشتیبانی میشود. این پروفیل در سایزهای رایجی مانند Z16، Z18، Z20 و Z22 تولید میشود و به دلیل وزن پایین، نصب آسان و صرفه اقتصادی، در سازههای فولادی سبک محبوبیت زیادی دارد. در ایران، پروفیل Z مطابق استاندارد ملی ۷۳۳۸ تولید و آزمون میشود.
پروفیل U
پروفیل U که به آن ناودانی هم گفته میشود، مقطعی شبیه حرف U دارد و در دو استاندارد UPN و UPE عرضه میشود؛ تفاوت این دو در شکل بالهای پروفیل است. ناودانی هم به روش نورد گرم و هم نورد سرد تولید میشود و در ساخت پل، قفسههای فولادی، اسکلت سازههای سبک، بادبند و خرپا (بهصورت جفت) کاربرد گستردهای دارد. در ایران، پروفیل U یا ناودانی مطابق استاندارد ملی ۷۳۳۷ تولید میشود.
پروفیل I
پروفیل I که با نام تیرآهن هم شناخته میشود، از پرکاربردترین مقاطع در اسکلتهای فلزی ساختمان است و به دلیل شکل خاص مقطع، توانایی بالایی در تحمل بارهای سنگین دارد. تیرآهن در انواع مختلفی مانند IPE، IPN و HEA تولید میشود؛ نوع IPE با بالهای پهنتر معمولاً برای پروژههای بزرگتر انتخاب میشود. هرچه ضخامت و ابعاد مقطع I بزرگتر باشد، ظرفیت باربری و بهطور طبیعی قیمت پروفیل نیز افزایش مییابد.
جدول زیر مقایسهای کلی از این چهار مقطع پرکاربرد ارائه میدهد:
| نوع مقطع | دسته | روش تولید رایج | کاربرد اصلی |
|---|---|---|---|
| قوطی | بسته | نورد سرد و جوش درزدار | ستون، اسکلت سبک، درب و پنجره، نرده |
| Z (پرلین زد) | باز | نورد سرد | زیرسازی سقف شیبدار و دیوار سوله |
| U (ناودانی) | باز | نورد گرم یا نورد سرد | پلسازی، قفسه فولادی، خرپا، بادبند |
| I (تیرآهن) | باز | نورد گرم | اعضای اصلی باربر ستون و تیر |
کاربرد انواع پروفیل ساختمانی

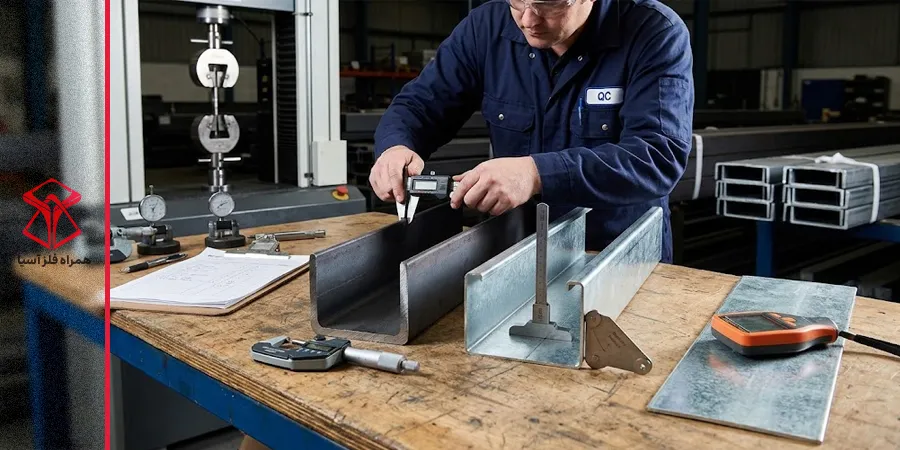

هر یک از انواع پروفیل ساختمانی متناسب با شکل، وزن و روش تولید خود، در بخش خاصی از پروژه استفاده میشود:
- قوطی پروفیل: ستونهای ساختمانی، اسکلت سبک، درب و پنجره، نرده و سازههای تکمیلی
- پروفیل Z و U: زیرسازی سقف و دیوار سوله، پرلینبندی، اسکلتهای فلزی سبک
- پروفیل I (تیرآهن): اعضای اصلی باربر در ستون و تیر ساختمانهای اسکلت فلزی
- نبشی و ناودانی: اتصالات سازهای، فریم درب و پنجره، زیرسازی نما، خرپا و بادبند
- سپری (پروفیل T) و تسمه: اتصال پل به ستون، سازههای خرپایی، سقف کاذب و شیشهای، گریتینگ و گاردریل
- میلگرد: مسلحسازی بتن در فونداسیون، ستون و تیر بتنی
- پروفیلهای سبک: مبلمان، کانکس، لوازم خانگی و قطعات صنعتی سبک
انتخاب درست از میان انواع پروفیل با عکس و مشخصات فنی مشخص، به مهندس یا پیمانکار کمک میکند تا مقطع را متناسب با نوع بار، دهانه سازه و شرایط محیطی پروژه انتخاب کند.
برای کسب اطلاعات دقیقتر درباره کاربرد پروفیل، مقاله کاربرد پروفیل سیاه در اسکلت فلزی ساختمان را در بلاگ همراه فلز بخوانید.
ابعاد و ضخامتهای رایج پروفیل ساختمانی
ابعاد پروفیل معمولاً با سه عدد مشخص میشود: عرض، ارتفاع (یا قطر) و ضخامت مقطع. برای قوطیهای مربعی و مستطیلی رایج در بازار، ضخامتهای متداول از حدود ۲ تا بیش از ۴ میلیمتر متغیر است و ابعاد مقطع از قوطیهای کوچک مانند ۲۰×۲۰ تا قوطیهای ستونی ۱۰۰ تا ۲۰۰ میلیمتر را دربر میگیرد. رواداری ابعادی (تلورانس) نیز به اندازه مقطع بستگی دارد؛ برای قوطیهای زیر ۱۰۰ میلیمتر معمولاً حدود یک درصد و برای قوطیهای ستونی ۱۰۰ تا ۲۰۰ میلیمتر حدود ۰.۸ درصد در نظر گرفته میشود.
پروفیلهای Z و U نیز بر اساس ارتفاع مقطع، عرض بال و ضخامت ورق دستهبندی میشوند؛ برای نمونه پروفیل Z در سایزهایی مانند Z18، Z20 و Z22 و در ضخامتهای حدود ۲ تا ۳ میلیمتر تولید میشود. پیش از خرید، بررسی دقیق ابعاد و ضخامت با توجه به نقشه سازه، پیشنیاز انتخاب صحیح محصول است.
استانداردهای پروفیل ساختمانی
تولید پروفیلهای ساختمانی در ایران بر مبنای استانداردهای ملی (ایزیری/ISIRI) و در برخی موارد استانداردهای بینالمللی مانند DIN و EN انجام میشود. برای نمونه:
- استاندارد ملی ایران به شماره ۷۳۳۷ با عنوان «پروفیلهای فولادی ساختمانی – مقاطع باز – ناودانی (U-Purlin)» مشخصات و روشهای آزمون پروفیل U را تعیین میکند.
- استاندارد ملی ایران به شماره ۷۳۳۸ به همین شکل، ویژگیها و روشهای آزمون پروفیل Z را مشخص میکند.
این استانداردها معمولاً ارتفاع مقطع، عرض بال، ضخامت ورق، شکل لبهها، رواداریهای ابعادی و خواص مکانیکی مانند مقاومت تسلیم و مقاومت کششی را پوشش میدهند. در صورتی که پروفیل از ورق گالوانیزه یا رنگی ساخته شده باشد، کیفیت پوشش ضدخوردگی هم بخشی از ارزیابی استاندارد است. خرید پروفیل از تأمینکنندگانی که مطابق این استانداردها تولید میکنند، تضمین بهتری برای عملکرد سازهای محصول فراهم میکند.
انتخاب پروفیل مناسب به نوع کاربرد، شرایط محیطی و میزان مقاومت موردنیاز بستگی دارد. برای انتخاب بهتر، مقاله راهنمای خرید پروفیل؛ نکاتی که قبل از سفارش باید بدانید را در بلاگ همراه فلز بخوانید تا با دیدی بازتر دست به انتخاب بزنید.
راهنمای انتخاب پروفیل مناسب
برای انتخاب مناسبترین گزینه از میان انواع پروفیل ساختمانی، توجه به این نکات کمککننده است:
- نوع و میزان بار سازهای: برای اعضای اصلی باربر مانند ستون و تیر، پروفیلهای سنگین و نورد گرم (مانند I و ناودانی سنگین) مناسبترند؛ برای کاربردهای سبکتر، پروفیلهای نورد سرد و قوطیهای سبک کفایت میکنند.
- شکل مقطع متناسب با کاربرد: برای زیرسازی سقف شیبدار، پروفیل Z و U گزینه رایجاند؛ برای ستون و قاببندی، قوطی پروفیل و برای اعضای اصلی اسکلت، تیرآهن I انتخاب میشود.
- ابعاد و ضخامت مطابق نقشه سازه: انتخاب باید دقیقاً بر اساس محاسبات مهندس سازه و نه صرفاً بر مبنای قیمت پروفیل انجام شود.
- تطابق با استاندارد: خرید از تولیدکنندگانی که محصول را مطابق استانداردهای ملی (مانند ۷۳۳۷ و ۷۳۳۸) یا استانداردهای بینالمللی معتبر تولید میکنند، از اهمیت بالایی برخوردار است.
- بررسی قیمت پروفیل در بازار روز: از آنجا که قیمتها بر اساس وزن و نوسانات بازار فولاد تغییر میکند، پیش از خرید نهایی، استعلام قیمت بهروز ضروری است.
- خرید از تأمینکننده معتبر: پس از استعلام قیمت، انتخاب تأمینکننده معتبری مانند همراه فلز (فاکتور رسمی، خدمات انبارداری، برشکاری و فرمینگ با سبد محصولات متنوع) خیال شما را از بابت خریدتان راحت میکند.
با در نظر گرفتن این معیارها، میتوان از میان طیف گسترده انواع پروفیل ساختمانی، گزینهای متناسب با نیاز فنی و بودجه پروژه انتخاب کرد.
